Açıklama

Teknik parametreler

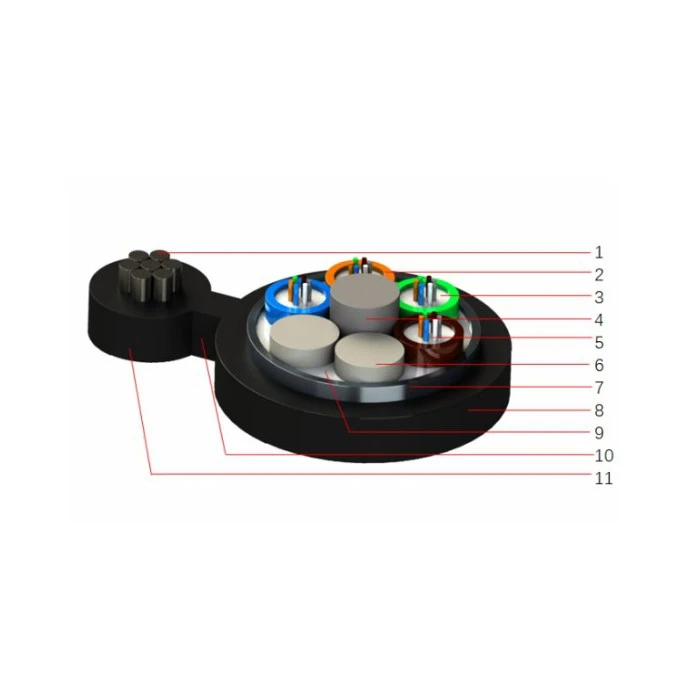

Şekil 8 Fiber Optik Kablo
(GYFTC8Y/GYFTC8A/GYFTC8S)

1-Çelik teller

2-Geçişli Boru

3-Tüp Dolum Bileşiği

4-FRP

5-Optik fiber

6-Doldurma çubuğu

7-APL/PSP/hiçbiri

8-Dış kılıf

9-Kablo Dolgu Bileşiği

10-Web

11-Dış kılıf

Özellikler

100 metreye kadar açıklıklarda kendi kendini destekleyen havai tesisatları destekleyin, ek çelik tellere olan ihtiyacı ortadan kaldırın ve inşaat verimliliğini artırın

İyi mekanik özellikler elde etmek için metal takviyeli kablo ve metal mukavemetli elemanlar kullanın

Etkili uzunlamasına su sızıntısı önlemesi elde etmek için muhafaza ve kablo çekirdeği boşluklarını su engelleyici malzemeyle doldurun

Mükemmel nem direnci sağlamak için kablo çekirdeğini alüminyum bantla uzunlamasına sarın

Yanal basınca karşı mükemmel direnç sağlamak için kablo çekirdeğini dış çelik bantla kaplayın

Teknik Özellikler

Kablo tipi	Lif sayısı	Min. Bükülme Yarıçapı (mm)		Kablo çapı (mm)	Kablo ağırlığı (Kg/km)	Çekme dayanımı Uzun/kısa vadeli(N)	Ezmek Uzun/kısa vadeli (N/100mm)
Kablo tipi	Lif sayısı	Kurulum sırasında	Kurulumdan sonra	Kablo çapı (mm)	Kablo ağırlığı (Kg/km)	Çekme dayanımı Uzun/kısa vadeli(N)	Ezmek Uzun/kısa vadeli (N/100mm)
GYFTC8Y	2~30	20D	10D	9.3×16.7	134	1000/3000	300/1000
GYFTC8Y	32~36	20D	10D	9.8×17.2	144	1000/3000	300/1000
GYFTC8Y	38~60	20D	10D	9.7×17.1	142	1000/3000	300/1000
GYFTC8Y	62~72	20D	10D	9.3×16.7	134	1000/3000	300/1000
GYFTC8A	2~30	25D	12.5D	9.6×17.0	141	1000/3000	300/1000
GYFTC8A	32~36	25D	12.5D	10.1×17.5	151	1000/3000	300/1000
GYFTC8A	38~60	25D	12.5D	10×17.4	149	1000/3000	300/1000
GYFTC8A	62~72	25D	12.5D	10.6×18.0	162	1000/3000	300/1000
GYFTC8'LER	2~30	25D	12.5D	9.6×17.0	153	1000/3000	300/1000
GYFTC8'LER	32~36	25D	12.5D	10.1×17.5	164	1000/3000	300/1000
GYFTC8'LER	38~60	25D	12.5D	10×17.4	162	1000/3000	300/1000
GYFTC8'LER	62~72	25D	12.5D	10.6×18.0	176	1000/3000	300/1000

Fiber İletim Performansı

Kablolu Optik fiber

(dB/km)

62,5 um

(850nm/1300nm)

50um

(850nm/1300nm)

G.652

(1310nm/1550nm)

G.655

(1550nm/1625nm)

Maksimum zayıflama

3.5/1.5

0.36/0.22

0.22/0.26

Tipik değer

3.0/1.0

0.35/0.21

0.21/0.24

Notlar

1.D kablonun kısa eksenidir;
2. Yukarıdaki parametreler tipik değerlerdir;
3. Kablo özellikleri müşterinin ihtiyacına göre tasarlanabilir.

Çevresel Özellik

• Taşıma/depolama sıcaklığı: -40 dereceden +70 dereceye

Uygulamalar

• Kırsal alanlar, dağlık alanlar, banliyöler ve kaynakların kıt olduğu diğer alanlar.

Paketleme ve Varil

• Standart uzunluk: 2,000m; diğer uzunluklar da mevcuttur.
• Kablolar ahşap makaralarda paketlenmekte olup, müşteri isteğine göre de paketlenebilmektedir.

Hizmet

Müşterilerimize yüksek kaliteli, güvenilir optik kablo ürünleri ve yüksek kaliteli özelleştirilmiş çözümler sunmaya adanmış profesyonel bir optik kablo üreticisiyiz. Müşterilerimizin çeşitli ihtiyaçlarını karşılamak ve tam kapsamlı hizmet desteği sağlamak için gelişmiş üretim ekipmanlarımız ve teknik ekiplerimiz var.

Toplu taşıma

Optik kablo ürünlerinizin nakliye sırasında hasar görmemesi için profesyonel paketleme malzemeleri ve paketleme teknikleri kullanın.

Müşteri ihtiyaçlarına göre uygun taşıma yöntemini seçin. Optik kablo ürünlerinin müşterilere güvenli ve hızlı bir şekilde teslim edilmesini sağlamak.

Ortak

SSS

S: 8 rakamı optik kablonun çelik telinin kullanım amacı nedir?

A: Şekil 8 fiber optik kablodaki çelik tel, havai kurulum sırasında destek sağlar ve çekme mukavemetini artırır. Sarkmayı ve aşırı esnemeyi önleyerek optimum performansı korur.

S: Anten Kurulumu Nedir?

A: Havadan kurulum, fiber optik kablonun direklere veya diğer havai yapılara asılarak döşenmesi yöntemidir.
Bu tip tesisat genellikle kablonun yer altına gömülmesinin mümkün olmadığı dağlık veya kentsel alanlarda kullanılır.
Daha sonra kablo genellikle vinçli kamyon veya helikopter gibi özel ekipmanlar kullanılarak direkler veya diğer yapılar arasına gerilir.

S: Havai kabloların özel yapısını özelleştirebilir miyim?

A: Evet. Belirli durumu anlamak ve üretim tavsiyemizi vermek için sizinle iletişime geçecek özel bir süreç mühendisimiz olacak.

S: Havai fiber kablonun performansının güvenilir olduğundan nasıl emin oluyorsunuz?

C: Yüksek sıcaklık, düzleşme, su sızdırma gibi testler için özel bir laboratuvarımız var.
