Optik kablo teknolojisini anlamak telekomünikasyon profesyonelleri, ağ mühendisleri ve fiber optik altyapı kurulumuyla ilgilenen herkes için temel öneme sahiptir. Bu kapsamlı SSS kılavuzu, optik kablo türleri, tasarım ilkeleri, üretim süreçleri ve uygulamalarla ilgili sık sorulan soruları ele almaktadır.
Optik Kablonun Temellerini Anlamak
Optik fiber ile optik kablo arasındaki temel fark nedir?
Optik fiber, bir çekirdek, kaplama ve koruyucu kaplama katmanlarından oluşan cam iletim ortamının kendisidir. Ancak bir optik kablo, bir veya daha fazla optik fiberin yanı sıra güç elemanları, tampon tüpleri, su-blokaj malzemeleri ve dış kılıfları barındıran eksiksiz bir koruyucu düzenektir. Kablo yapısı, fiberleri kurulum ve çalıştırma sırasında çevresel tehlikelerden, mekanik stresten, nemden ve aşırı sıcaklıklardan korur. Doğru kablo tasarımı, optik kablo yapısındaki fiberlerin kullanım ömrü boyunca korunmasını ve optik performanslarını korumasını sağlar.
Optik kablonun ana yapısal bileşenleri nelerdir?
Tipik bir optik kablo, birlikte çalışan birkaç temel öğeden oluşur. Çekirdek, ayrı ayrı tamponlanmış veya gevşek tüpler veya şeritler halinde gruplandırılmış optik fiberler içerir. Mukavemet elemanları gerilme mukavemeti sağlar ve aramid iplikleri, cam elyaf çubukları veya merkezi veya helisel olarak konumlandırılmış çelik telleri içerebilir. Su-engelleme elemanları, jeller veya süper emici malzemeler kullanarak nem girişini önler. Tampon tüpleri veya sıkı tampon kaplamaları bireysel elyafları korur. Merkezi eleman veya çekirdek sargısı yapısal destek sağlarken, dış kılıf her şeyi çevresel hasarlardan korur. Her bileşen, genel optik kablo tasarımıyla uyumlu bir şekilde çalışacak şekilde tasarlanmıştır.
Gevşek tüplü ve sıkı-tamponlu kablo tasarımları nasıl farklılık gösterir?
Gevşek borulu kablolar, su-engelleyici bileşikle doldurulmuş büyük boyutlu borular (tipik olarak 2-3 mm çap) içinde lifler içerir, bu da liflerin serbestçe hareket etmesine ve dış gerilimlerden izole kalmasına olanak tanır. Bu tasarım, dış ortamlarda ve-uzun mesafeli uygulamalarda mükemmeldir. Sıkı-tamponlanmış kablolar, her bir fiberin üzerine doğrudan kalın bir koruyucu kaplama (900 μm) uygulayarak iç ortamlara, daha kısa mesafelere ve yoğun sonlandırma gerektiren uygulamalara uygun, daha sağlam, ayrı bir fiber ünitesi oluşturur. Bu optik kablo yapıları arasındaki seçim, kurulum ortamına, mesafe gereksinimlerine ve kurulum ve bakım sırasındaki kullanım hususlarına bağlıdır.
Optik kablo tasarımlarında fiber sayısını ne belirler?
Fiber sayısı seçimi mevcut bant genişliği gereksinimlerine, gelecekteki genişletme ihtiyaçlarına ve uygulama özelliklerine bağlıdır. Yüksek yoğunluklu tasarımlarda yaygın sayımlar 2 ila 864 fiber veya daha fazlası arasında değişir. İç mekan kabloları genellikle 2-144 fiber içerirken, dış mekan kabloları standart konfigürasyonlarda 12-288 fiber barındırabilir. 432 fiberi aşan yüksek fiber sayılı kablolar, yoğunluğu en üst düzeye çıkarmak için şerit yapıları kullanır. Optik kablo tasarımı, kabul edilebilir kablo çapını, ağırlığını ve kurulum özelliklerini korurken belirtilen fiber sayısını da karşılamalıdır. Ağ planlayıcıları genellikle gelecekteki büyüme için acil ihtiyaçların ötesinde %30-50 oranında ek fiber sağlar.
Bina İçi Optik Kablo Çeşitleri

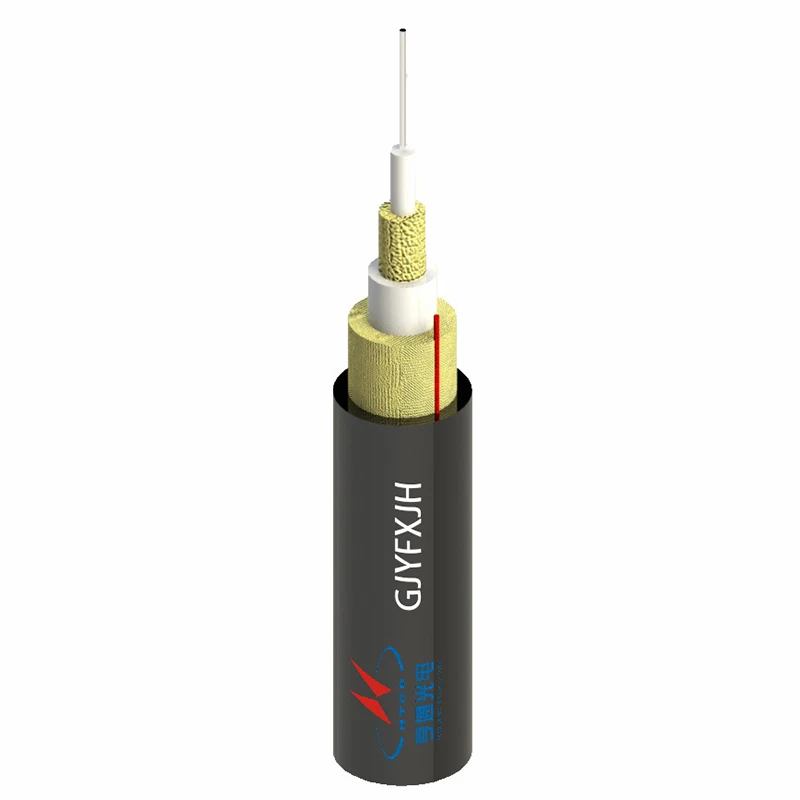

Dağıtım kabloları nedir ve nerelerde kullanılır?
Dağıtım kabloları, binalar, veri merkezleri ve kampüsler içinde iç mekanda yönlendirme yapmak için tasarlanmış sıkı{0}}arabelleğe alınmış fiberlere sahiptir. Bu kablolar tipik olarak 900 μm sıkı tamponlara sahip 4-144 fiber, aramid iplik mukavemetli elemanlar ve plenum, yükseltici veya genel amaçlı alanlar için derecelendirilmiş alev-geciktirici ceketler içerir. Sağlam fiber tamponlama, bağlantı muhafazaları olmadan doğrudan konnektör sonlandırılmasına olanak tanır. Dağıtım kabloları dar yönlendirme alanlarında iyi iş görür, kurulum sırasında sık sık elleçlemeyi destekler ve bina yönetmeliği gereksinimlerini karşılar. Yapısal kablolama sistemleri ve tesis ağ altyapısı için güçlü optik kablo tipini temsil ederler.
Ara kabloları benzersiz kılan nedir?
Çıkış kabloları, her biri kendi alt-kılıfına sahip olan ve tamamı bir dış kılıf içinde paketlenmiş birden fazla sıkı-tamponlu fiber içerir. Bu yapı, tek tek fiberlerin bir bağlantı noktası gerektirmeden ayrı ayrı kırılmasına ve farklı konumlara yönlendirilmesine olanak tanır. Çıkış tasarımları, bireysel fiberlerin farklı panel veya cihazlarda sonlandığı ekipman odaları ve veri merkezlerindeki kurulumları basitleştirir. Bu esnekliğin karşılığında-daha büyük toplam kablo çapı ve dağıtım kablolarına kıyasla daha yüksek maliyet elde edilir. Koparma optik kablo düzenekleri, fiber yönlendirmede esneklik gerektiren daha kısa ara bağlantılar için özellikle iyi çalışır.
Plenum{0}}derecelendirmeli kablolar nedir ve neden gereklidirler?
Plenum-sınıflı kablolar, hava işleme alanlarında kurulum için sıkı yangın güvenliği standartlarını karşılayan özel düşük-duman ve alevi-geciktiren malzemeler kullanır-. Bu kabloların UL 910 veya NFPA 262'ye göre sınırlı alev yayılımı ve düşük duman oluşumu gösteren sıkı testlerden geçmesi gerekir. Kılıf malzemeleri tipik olarak floropolimerleri (FEP, PVDF) veya özel olarak formüle edilmiş düşük{8}}dumanlı bileşikleri içerir. Bina kodları, çevresel hava sirkülasyonu için kullanılan alanlara monte edilen kablolar için plenum derecelendirmelerini zorunlu kılar. Yükseltici dereceli alternatiflerden daha pahalı olmasına rağmen, plenum optik kablo, yangın olayları sırasında zehirli duman tehlikelerini en aza indirerek kullanılan binalarda temel güvenlik koruması sağlar.
Dış Mekan Optik Kablo Çeşitleri
Doğrudan gömülü optik kabloların özellikleri nelerdir?
Doğrudan gömme kablolar, kanal koruması olmadan yer altı kurulumu için tasarlanmış sağlam yapıya sahiptir. Bu kablolar, jelle doldurulmuş gevşek tüpler, oluklu çelik veya alüminyum zırh, ağır-işe uygun polietilen kılıflar ve çoğu zaman yapı boyunca su basan bileşikler dahil olmak üzere çok sayıda koruyucu katman içerir. Zırh kemirgen hasarına, yer hareketine ve kazma kazalarına karşı koruma sağlar. Geliştirilmiş nem bariyerleri, onlarca yıldır yeraltına maruz kalma süresi boyunca su girişini önler. Doğrudan gömme optik kablo tasarımları, fiber bütünlüğünü korurken toprak basıncına, donma-çözülme döngülerine ve potansiyel mekanik darbelere dayanmalıdır. Bu kablolar en sağlam dış mekan optik kablo yapısını temsil eder.
Anten optik kablolarının diğer dış mekan türlerinden farkı nedir?
Direğe monteli kurulum için tasarlanan anten kabloları, açıklık gereksinimleri için yeterli güçle dengelenmiş hafif bir yapıya sahiptir. Kendi kendini-destekleyen tasarımlar, yüksek-mukavemetli dielektrik elemanlar (aramid veya fiberglas) içerirken, askılı havai kablolar, haberci kablolar destek sağladığından daha hafif bir yapı kullanır. Şekil-8 tasarımlar, optik kabloyu entegre haberci kablosuyla birleştirir. UV'ye-dayanıklı ceketler güneş ışığının bozulmasına karşı koruma sağlar. Hava optik kablosunun rüzgar yüküne, buz birikmesine, -40 dereceden +70 dereceye kadar aşırı sıcaklıklara ve yıldırımdan kaynaklanan potansiyel dalgalanmalara dayanması gerekir. Tasarım hususları arasında sarkma-gerilme hesaplamaları, maksimum açıklık uzunluğu ve bağlantı donanımı uyumluluğu yer alır.
Kanal kablolarını kanal kurulumu için optimize eden nedir?
Kanal kabloları, kanal sistemlerinden çekilmeyi kolaylaştırmak için düşük sürtünme katsayılarına sahip pürüzsüz, sert dış kılıflara sahiptir. Nispeten kompakt, yuvarlak yapı, çekme gerilimini azaltır ve daha uzun çekme mesafelerine olanak tanır. Bu kablolar, uygun su engelleme korumasına sahip jel-dolgulu veya kuru tasarımlar kullanır-. Orta-yoğunluklu polietilen kılıflar, kurulum sırasında mükemmel dayanıklılık ve aşınma direnci sağlar. Kanal optik kablosu, kablo çapını yeterli koruma seviyeleriyle dengeler (kanal dolumunu en aza indirir). Doğru kurulum, ön yağlamayı, çekmeler sırasında gerilimin izlenmesini ve fiberin hasar görmesini önlemek için maksimum çekme gerilimi spesifikasyonlarına bağlı kalınmasını içerir.

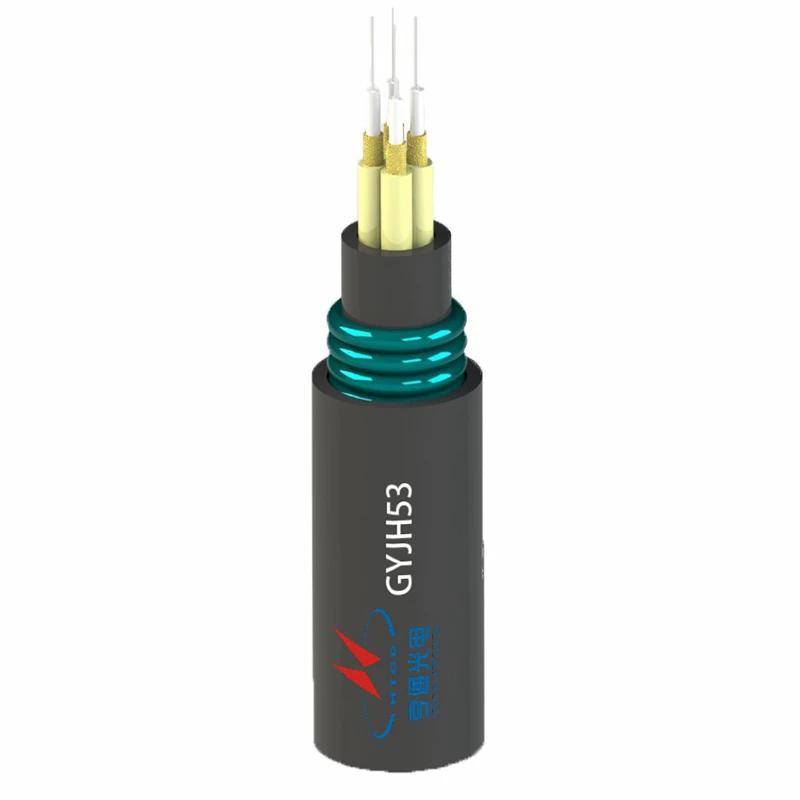

Zırhlı optik kablolar nedir ve ne zaman gereklidir?
Zırhlı kablolar, kablo çekirdeğini çevreleyen metal koruyucu katmanlar (tipik olarak oluklu çelik bant, kilitli alüminyum zırh veya çelik tel zırh- içerir. Bu yapı, ezilme kuvvetlerine, darbe hasarlarına ve kemirgen saldırılarına karşı üstün mekanik koruma sağlar. Zırhlı optik kablo türleri, zorlu toprak koşullarında doğrudan gömme, ağır makinelerin bulunduğu endüstriyel tesisler, kemirgen popülasyonunun yüksek olduğu alanlar ve vandalizme yatkın yerler gibi uygulamalara hizmet eder. Zırh ağırlığı artırır, esnekliği azaltır ve maliyeti artırır ancak eşsiz bir mekanik koruma sağlar. Kurulum, telekomünikasyon uygulamalarındaki metalik bileşenler için özel topraklama hususları gerektirir.
Dış Mekan Optik Kablo Karşılaştırması
| Kablo Tipi | Birincil Kullanım | Temel Koruma Özellikleri | Kurulumda Dikkat Edilmesi Gerekenler |
|---|---|---|---|
| Doğrudan Defin | Kanalsız yeraltı | Çelik/alüminyum zırh,-ağır iş ceketleri | Kanal açma ekipmanı gerektirir |
| Havadan | Direğe-montajlı kurulumlar | UV'ye-dayanıklı ceketler, mukavemet elemanları | Direk erişimi ve sarkma hesaplamaları gerektirir |
| Kanal | Boru sistemleri | Pürüzsüz ceketler, suyu-bloke eden | Çekme ekipmanı ve yağlama gerektirir |
| Zırhlı | Yüksek-riskli ortamlar | Metal zırh katmanları | Topraklama ve özel kullanım gerektirir |
Özel Optik Kablo Uygulamaları
ADSS optik kablo tasarımını ne tanımlar?
Tüm-Dielektrik-Kendini Destekleyen kablolar, haberci desteği olmayan havai açıklıklar için 10 kN ila 30 kN arasında gerilme değerlerine ulaşmak için yüksek-mukavemetli aramid iplikler kullanan hiçbir metalik bileşen içermez. Tamamen dielektrik yapı, elektriksel topraklama gereksinimlerini ortadan kaldırır ve yüksek-gerilim iletim yapılarına kuruluma izin verir. ADSS optik kablo tasarımı, aralık uzunluğu, iletken açıklıkları, rüzgar/buz yüklemesi, rüzgar titreşimi ve yüksek-voltajlı ortamlardaki elektrik stresini dikkate alan karmaşık mühendislik içerir. Özel ceketler elektrik takibine karşı dayanıklıdır. Bu kablolar, geleneksel metalik kabloların güvenlik tehlikeleri oluşturduğu, enerjili iletkenlerin yakınında uzun hava mesafeleri gerektiren kamu hizmetleri ve diğer uygulamalara hizmet eder.
OPGW optik kablo nasıl ikili amaçlara hizmet eder?
Optik Topraklama Kablosu kabloları, yıldırımdan korunma ve iletişim yolları için aynı anda havai topraklama kabloları olarak işlev görür. Yapı, mekanik güç ve elektrik iletkenliği sağlayan alüminyum-kaplı çelik veya alüminyum alaşımlı şeritlerle çevrelenmiş, optik fiberleri koruyan merkezi bir paslanmaz çelik boruya sahiptir. OPGW optik kablonun hem telekomünikasyon performans özelliklerini hem de topraklama kablosu görevine ilişkin elektrik/mekanik gereksinimleri karşılaması gerekir. Uygulamalar, iletim kulelerinin halihazırda mevcut olduğu elektrik hizmet ağlarına odaklanarak ayrı iletişim altyapısını ortadan kaldırır. Tasarım, fiber korumayı, elektriksel topraklama etkinliğini, mekanik gücü ve yıldırım dalgalanmasına karşı direnci dengeler.
Denizaltı optik kablolarına özgü gereksinimler nelerdir?
Denizaltı kabloları, özel tasarımlar gerektiren olağanüstü çevresel zorluklarla karşı karşıyadır. Derin-su kabloları, çelik tel güç elemanlarına sahip hafif yapı, tekrarlayıcı besleme için bakır güç iletkenleri ve basınca dayanıklılık ve su engelleme sağlayan çok sayıda polimer katmanı kullanır. Kıyıya-yaklaşma bölümleri, demirlere, olta takımına ve sörf bölgesi koşullarına karşı koruma sağlayan ağır, çift-zırhlı yapı gerektirir. Denizaltı optik kablo tasarımları, 800 bar'ı aşan hidrostatik basıncı, deniz yatağı hareketinden kaynaklanan aşınmayı, deniz delicilerine karşı korumayı ve birkaç-on yıllık kullanım ömrü boyunca hidrojen üretimini ele alır. Üretim, dağıtımdan önce basınç testini, kapsamlı mekanik testleri ve hermetik sızdırmazlık doğrulamasını içerir.
Taktik optik kablolar nedir?
Taktik kablolar, hızlı dağıtım ve erişim gerektiren askeri, acil durum müdahalesi ve geçici ağ uygulamalarına hizmet eder. Bu özel optik kablo tasarımları aşırı esnekliği, yüksek güç-ağırlık oranını-ve tekrar tekrar kötü kullanımlara karşı direnci vurgular. Yapı genellikle sağlamlaştırılmış, sıkı-tamponlu fiberler, yüksek-mukavemetli aramid takviyesi ve performansı -50 dereceye kadar koruyan ultra-esnek kılıf bileşimlerinden oluşur. Taktik kablolar hızlı kurulum, araç trafiğine dayanma ve zorlu saha koşullarında hayatta kalma için makaralara sarılır. Özel varyantlar arasında entegre çekme kordonlu kablolar, erişim için optimize edilmiş tasarımlar ve zorlu operasyonel senaryolar için askeri spesifikasyonlarda çevresel performans yer alır.
Optik Kablo Üretim Süreçleri
Optik kablo üretiminde gevşek tüp yapıları nasıl üretilir?
Gevşek tüp ekstrüzyon işlemleri, özel ekstrüzyon ekipmanı kullanılarak fiber gruplarının etrafına modifiye edilmiş polipropilen veya diğer polimer malzemeleri uygular. Lifler, bitmiş borunun içinde gevşeklik sağlamak için kontrollü bir gerilim ve aşırı uzunluk (tipik olarak %0,3-0,6) ile boru kalıbından beslenir. Boru çapı, minimum bükülme yarıçapı gerekliliklerini korurken, belirtilen elyaf sayılarını karşılamak için hassas bir şekilde kontrol edilir. Ekstrüzyon ve soğutmanın ardından tüpler, su engelleyici jel uygulanarak dolum istasyonlarından geçer. Kalite izleme, tüp çapı ölçümünü, fiber konumlandırma doğrulamasını ve aşırı uzunluk doğrulamasını içerir. Sonraki optik kablo montaj işlemleri sırasında merkezi bir elemanın etrafına birden fazla tüp sarılabilir.
Kablo bükme işlemi sırasında ne olur?
Kablo bükme, gezegensel bükme ekipmanı kullanarak birden fazla tampon tüpünü, mukavemet elemanını ve dolgu çubuklarını merkezi bir eleman etrafında birleştirir. Süreç, helisel döşeme desenleri oluşturmak için büküm başlığını döndürürken her bir öğeye kontrollü gerilim uygular. Döşeme uzunluğu, yön ve gerilim gibi büküm parametreleri kablonun esnekliğini, güç dağılımını ve boyutsal kararlılığı etkiler. Bazı tasarımlarda daha iyi denge sağlamak için karşıt- sarmal katmanlar bulunur. Bükümlü çekirdek, mantolama öncesinde bantla sarılabilir, su-engelleyici malzemeler veya bağlayıcı uygulamalara maruz kalabilir. Büküm boyunca hassas kontrol, bitmiş optik kablonun çap, esneklik ve mekanik performans spesifikasyonlarını karşılamasını sağlar.
Optik kablo kılıfları nasıl uygulanır ve test edilir?
Kılıf ekstrüzyonu, kablo çekirdeğini ekstrüde edilen polimer akışı içinde ortalayan çapraz kafalı kalıplar kullanarak son koruyucu katmanı uygular. Özel çevresel gereksinimlere göre seçilen formülasyonlarla polietilen bileşikleri en yaygın olanıdır. Ekstrüzyon işlemi, yukarı akış süreçleriyle hat hızı koordinasyonunu korurken ceket kalınlığını, eşmerkezliliği ve yüzey kalitesini kontrol eder. Ekstrüzyonun ardından ceketler, son boyut muayenesinden önce su oluklarında soğutulur. Kalite testleri, birden fazla açıdan kalınlık ölçümünü, dışmerkezliğin doğrulanmasını, kılıf bütünlüğü için kıvılcım testini ve yüzey kalitesi değerlendirmesini içerir. Yazdırma kodu, kalıcı optik kablo tanımlaması sağlamak için kaplama sırasında veya sonrasında uygulanır.
Elyaf hazırlama ve test etme
Tampon tüpü ekstrüzyonu veya sıkı tamponlama
Kablo bükme ve çekirdek montajı
Ceket ekstrüzyonu ve kürleme
Nihai test ve sertifikasyon
Kurulum ve Performans Konuları
Farklı optik kablo tipleri için maksimum çekme gerilimleri nelerdir?
Maksimum çekme gerilimi, optik kablo yapısına ve mukavemet elemanı tasarımına bağlı olarak önemli ölçüde değişiklik gösterir. İç mekan dağıtım kabloları genellikle fiber başına 100-200 N'ye izin verirken, sağlam güç elemanlarına sahip dış mekan kabloları 2.000-6.000 N'yi destekleyebilir. Zırhlı kablolar genellikle 3.000-8.000 N'lik daha yüksek gerilimlere izin verir. Kritik kurulum uygulaması, güvenlik marjlarını korumak için gerilimi nominal maksimumun %80'inin altında tutar. Uzun veya karmaşık çekmeler için gerilim izleme ekipmanı kullanılmalıdır. Aşırı çekme kuvveti elyafın gerilmesine, mukavemet elemanının uzamasına veya kılıf hasarına neden olabilir. Ön yağlama, ara çekme noktaları ve sekiz şeklindeki yerleşimleri içeren uygun kurulum prosedürleri gerilim seviyelerinin kontrol edilmesine yardımcı olur.
Sıcaklık optik kablo performansını nasıl etkiler?
Sıcaklık değişimleri optik kablo sistemlerinde çoklu etkiler yaratır. Kablo bileşenlerinin termal genleşmesi ve büzülmesi, fazla fiber uzunluğunun yetersiz olması durumunda fiberleri zorlayabilecek kuvvetler üretir. Düşük sıcaklıklar ceketin esnekliğini azaltır ve jelle doldurulmuş tasarımlarda jelin kalınlaşmasına neden olabilir-. Yüksek sıcaklıklar polimerik malzemelerde yaşlanmayı hızlandırır ve fiber zayıflamasını etkileyebilir. Uygun kablo tasarımında, fiber gerilimi olmadan termal büzülmeyi karşılamak için yeterli fazla fiber uzunluğu (tipik olarak %0,3-0,6) bulunur. Kurulum uygulamalarında, kurulum sırasındaki sıcaklık ve çalışma sıcaklığı aralığı dikkate alınmalıdır. Optik kablo spesifikasyonu, dış mekan kabloları için genellikle -40 derece ile +70 derece arası çalışma sıcaklığı sınırlarını tanımlar.
Optik kablonun bükülme yarıçapı özelliklerini hangi faktörler belirler?
Minimum bükülme yarıçapı sınırları, aşırı bükülmeden kaynaklanan fiber hasarını önler. Kurulum sırasında (gerilme altında), kablolar genellikle kablo çapının 15-20 katı bükülme yarıçapına ihtiyaç duyar. Kurulumdan sonra (gerginlik yok), çoğu tasarım için bu, çapın 10-15 katına düşer. Daha dar bükülme yarıçapı spesifikasyonları, özel fiber tasarımları (G.657 bükülmeye-duyarsız fiberler) veya gelişmiş korumaya sahip kablo yapıları gerektirir. Spesifikasyonların ötesinde bükülme, zayıflamanın artmasına, potansiyel fiber kırılmasına ve uzun vadeli güvenilirlik bozulmasına neden olur. Kurulum tasarımı, tüm yönlendirme geçişlerinde, ekleme muhafazalarında ve sonlandırma noktalarında belirtilen bükülme yarıçaplarına uygun olmalıdır. Kurulum sırasında optik kablonun doğru şekilde kullanılması fiber bütünlüğünü korur ve uzun vadeli performans sağlar.
Optik kablo kalite güvencesi açısından nasıl test edilir?
Kapsamlı testler, dağıtımdan önce optik kablo performansını doğrular. Optik testler, operasyonel dalga boylarında zayıflama ölçümünü, optik geri dönüş kaybı doğrulamasını ve uzun mesafeli uygulamalar için PMD karakterizasyonunu içerir-. Mekanik test, çekme mukavemetini, ezilme direncini, darbe direncini ve bükülme performansını değerlendirir. Çevresel testler, numuneleri sıcaklık döngüsüne, nem direncine ve yaşlanma simülasyonuna tabi tutar. Üretim sırasında, hat içi test boyutsal parametreleri izler ve bitmiş kablo, sağlamlık elemanı bütünlüğünü doğrulamak için kontrollü gerilim uygulayan kanıt testine tabi tutulur. Tamamlanan kablolar üzerinde yapılan OTDR testi, fiber kopmalarını veya aşırı ekleme kayıplarını tespit ederek her optik kablo makarasının spesifikasyonları karşılamasını sağlar.
