Hava - Şekil -8 fiber kablo (Gyftc8f)

Ürün Giriş

Kablo, üç farklı bileşen içeren bir "Şekil -8" kesit profiline sahiptir: ana gövde, süspansiyon boynu ve takviye.

Ana gövde: Çekirdek merkezi bir gevşek tüp yapısını benimser. Optik lifler ve tiksotropik dolgu bileşiği ile doldurulmuş düz hizalanmış gevşek bir tüp, fiber optik çekirdek görevi görür.

Takviye Katmanları:

Bir fiberglas bandı, ikincil bir takviye olarak çekirdeğin etrafına boylamasına sarılır.

Mekanik ve çevre koruması için fiberglas bandı üzerinde bir dış PE kılıfı ekstrüde edilir.

Süspansiyon boynu **: Yüksek mukavemetli bir metalik olmayan takviye çubuğu (FRP, fiber takviyeli plastik) ana gövde ile dikey olarak birleştirilir. Bu FRP çubuğu, kablonun hava tesisatları için kendi kendine destek olmasını sağlayan birincil yük taşıyan bileşen olarak işlev görür.

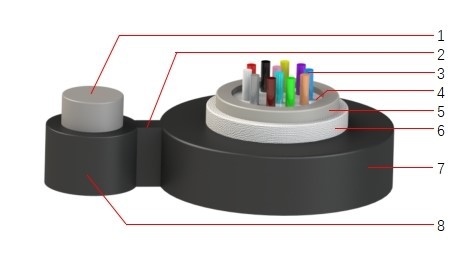

1- Güç Üyesi

2- Web

3- optik fiber

4- Tüp Doldurma Bileşiği

5- gevşek tüp

6- Yardımcı güçlendirici

7- dış kılıf

8- dış kılıf

Özellikler

Güç direği yol döşemesini ödünç alabilir ve çelik ipliğin kurulumunu kaldırabilir. Geleneksel kendini destekleyen genel optik fiber kablo ile karşılaştırıldığında, kapsamlı maliyet% 50'den fazla azaltılabilir

Güçlü elektrik erozyonu ve doğal çevre yıldırım saldırısı, yüksek güvenlik performansı önlemek için tüm orta-metal olmayan yapı

Yüksek İnşaat Verimliliği ile 100m dosya mesafesi içinde kendi kendini destekleyen genel masrafları destekler

Küçük yapı boyutu, hafif, uygun yapı

Teknik Özellikler (GYFXTC8F)

Fiber sayısı

Min.bend Radius (mm)

Kablo çapı

(mm)

Kablo ağırlığı

(Kg/km)

Gerilme mukavemeti

Uzun/kısa vadeli (n)

Ezmek

Uzun/kısa vadeli

(N/100mm)

Kurulum sırasında

Kurulumdan sonra

2~12

25D

12.5D

6.7×13.9

300/1000

Fiber iletim performansı

Kablolu optik fiber

(db/km)

62.5um

(850nm/1300nm)

50um

(850nm/1300nm)

G.652

(1310nm/1550nm)

G.655

(1550nm/1625nm)

Maksimum zayıflama

3.5/1.5

0.36/0.22

0.22/0.26

Tipik değer

3.0/1.0

0.35/0.21

0.21/0.24

Notalar

1.D kablonun kısa eksenidir;
2. Yukarıdaki parametreler tipik değerdir;
3. Kablo spesifikasyonu müşterinin gereksinimine göre tasarlanabilir.

Çevresel karakteristik

• Taşıma/depolama sıcaklığı: -40 derecesi +70 derecesine kadar

Başvuru

• Kırsal alanlar, dağlık alanlar, banliyöler ve kaynak döşemenin az olduğu diğer alanlar

Ambalaj ve davul

• Standart uzunluk: 2, 000 m; Diğer uzunluklar da mevcuttur.
• Kablolar ahşap davullarla doludur, müşteri gereksinimlerine de dayalı olabilir.

Gyftc8f

Optik kablo, -8 enine kesit profiline sahiptir ve üç farklı bileşen içerir: ana gövde, haberci bölümü ve takviye üyesi.

Ana gövdedeki kablo çekirdeği gevşek bir tüp telli yapı benimser. Metalik olmayan bir kuvvetli üyesi (FRP) etrafında ortalanmış, birden fazla PBT tüpü konsantrik olarak mahsur kalır. Her tüp, koruma için jele daldırılmış optik lifler içerir. Çekirdek tertibatın tamamı su bloke edici bileşik ile kapsüllenir ve ekstrüde PE (polietilen) dış ceket ile kılıflıdır.

Özellikle, yüksek mukavemetli bir çelik tel takviye elemanı, haberci bölümündeki ana gövdeye dikey olarak paralel olarak çalışır. Bu çift bileşenli tasarım, hava kurulumu için mekanik destek sağlar ve kablonun kutuplar veya kuleler arasında asılı kalırken yapısal bütünlüğü korumasını sağlar. Kablo, güç hattı parazitine ve yıldırım kaynaklı dalgalanmalara doğal bağışıklık sağlayan tamamen dielektrik bir yapı (tamamen metalik olmayan tasarım) kullanır. Bu dielektrik tasarım, yüksek voltaj koridorlarında (500kV iletim hatlarına kadar) güvenilir bir performans sağlarken ve yıldırım-eğilimli ortamlar sağlarken, üstün EMI direnci yoluyla sinyal bütünlüğünü korur.

1- Güç Üyesi

2- Web

3- gevşek tüp

4- Güç Üyesi

5- dolgu çubuğu

6- Tüp Doldurma Bileşiği

7- optik fiber

8- kablo doldurma bileşiği

9- dış kılıf

10- dış kılıf

Özellikler

Güçlü elektrik erozyonu ve doğal çevre yıldırım saldırısı, yüksek güvenlik performansı önlemek için tüm orta-metal olmayan yapı

Yüksek İnşaat Verimliliği ile 100m dosya mesafesi içinde kendi kendini destekleyen genel masrafları destekler

Gevşek set katmanı bükülmüş yapı, kablo çekirdeği yapısı daha kararlıdır, daha yüksek ve düşük sıcaklık performansı ile

Teknik Özellikler (GYFTC8F)

Fiber sayısı	Min.bend Radius (mm)		Kablo çapı (mm)	Kablo ağırlığı (Kg/km)	Gerilme mukavemeti Uzun/kısa vadeli (n)	Ezmek Uzun/kısa vadeli (N/100mm)
Fiber sayısı	Kurulum sırasında	Kurulumdan sonra	Kablo çapı (mm)	Kablo ağırlığı (Kg/km)	Gerilme mukavemeti Uzun/kısa vadeli (n)	Ezmek Uzun/kısa vadeli (N/100mm)
2~36	25D	12.5D	9.6×16.8	126	600/1500	300/1000
38~72	25D	12.5D	10.8×18	150	600/1500	300/1000

Fiber iletim performansı

Kablolu optik fiber

(db/km)

62.5um

(850nm/1300nm)

50um

(850nm/1300nm)

G.652

(1310nm/1550nm)

G.655

(1550nm/1625nm)

Maksimum zayıflama

3.5/1.5

0.36/0.22

0.22/0.26

Tipik değer

3.0/1.0

0.35/0.21

0.21/0.24

Notalar

1.D kablonun kısa eksenidir;
2. Yukarıdaki parametreler tipik değerdir;
3. Kablo spesifikasyonu müşterinin gereksinimine göre tasarlanabilir.

Çevresel karakteristik

• Taşıma/depolama sıcaklığı: -40 derecesi +70 derecesine kadar

Başvuru

• Kırsal alanlar, dağlık alanlar, banliyöler ve kaynak döşemenin az olduğu diğer alanlar

Ambalaj ve davul

• Standart uzunluk: 2, 000 m; Diğer uzunluklar da mevcuttur.
• Kablolar ahşap davullarla doludur, müşteri gereksinimlerine de dayalı olabilir.

Hizmet vermek

Teknik Avantajlar

Hengtong, ileri kaliteli optik kablo ürünleri ve çözümleri sunmaya adanmış ileri teknolojiye ve son derece profesyonel bir ekibe sahiptir. Müşterilerimizin çeşitli ihtiyaçlarını karşılamak için sürekli olarak araştırma, geliştirme ve yenilikle uğraşıyoruz.

Kalite güvencesi

Hengtong, ürünlerimizin uluslararası standartları ve müşteri gereksinimlerini karşılamasını sağlamak için üretim süreci boyunca katı kalite kontrol önlemleri uygular. Kaliteye olan bu taahhüt, müşterilerimize güvenilir ürünler ve olağanüstü hizmetler sunmamızı sağlar.

Özelleştirilmiş Hizmetler

Hengtong, müşterilerimizin özel ihtiyaçlarını ve gereksinimlerini karşılamak için tasarlanmış kişiselleştirilmiş özelleştirilmiş optik kablo ürünleri ve çözümleri sunmaktadır. Tasarım ve üretim süreçlerimiz müşteri talepleri tarafından yönlendirilir ve ürünlerimizin her projenin ihtiyaçlarına mükemmel bir şekilde uyum sağlamasını sağlar.

Toplu taşıma

Fiber optik kablo üreticileri tipik olarak, nakliye sırasında ürünlerini korumak için profesyonel ambalajları kullanır, hasar veya etkiyi önler. Bu, fiber optik kabloların sevkiyat sırasında sıkıştırılmamasını, hasar görmemesini veya etkilenmediğinden emin olmak için köpük, güçlendirilmiş kartonlar ve ahşap kutular gibi özel ambalaj malzemelerinin ve tekniklerinin kullanılmasını içerebilir.

Ürünlerimizin müşterilere güvenli ve dakikal olarak teslim edilmesini sağlamak için uluslararası ünlü bir dizi lojistik ortağı ile işbirliği yapıyoruz.

Ortak

SSS

S: Şekil -8 optik kablonun avantajları nelerdir?

C: "Şekil 8 kablosu" nun özellikleri şunlardır: Çelik tel ipi son derece yüksek gerilme mukavemetine sahiptir, bu da kendi kendini destekleyen havai döşeme için uygundur ve kurulum maliyetlerini azaltır.

S: -8 fiber kablosunun performansının güvenilir olmasını nasıl sağlıyorsunuz?

C: Yüksek sıcaklıklar, düzleştirme ve su infiltrasyonu gibi testler için özel bir laboratuvarımız var.

S: Şirket bilgilerimi veya logo özelliğini hava fiber kablosuna basılabilir mi?

C: Evet.Ayti, istek üzerine fiber optik kablolara logolar veya şirket bilgileri yazdırabiliriz.
