Çok çekirdekli fiber (MCF), tek bir paylaşılan kaplama içinde iki veya daha fazla bağımsız çekirdeği taşıyan bir optik fiberdir. Hedef basit ama güçlü: Fiberin kendisini genişletmeden iletim kapasitesini uzaysal boyut boyunca ölçeklendirmek. 5G, bulut ve yapay zeka kümelerinden gelen trafik artmaya devam ederken, MCF laboratuvardan ilk gerçek denizaltı ve deneme konuşlandırmalarına geçti. Bu kılavuz, çok çekirdekli fiberin ne olduğunu, nasıl çalıştığını, sıradan tek-çekirdekli fiberle nasıl karşılaştırıldığını, nerede kullanıldığını ve seçerken nelerin tartılması gerektiğini açıklamaktadır.
Çok Çekirdekli Fiber Nedir?
Gelenekseltek-modlu optik fiberkaplamanın içinden geçen tek bir çekirdek var. Çok çekirdekli fiber aynı genel yapıyı korur ancak birkaç çekirdeği tek bir kaplama içinde yan yana yerleştirir. Çekirdekler yüksek-saflıkta silikadan yapılmıştır ve daha düşük kırılma indisine sahip kaplama malzemesiyle çevrelenmiştir; böylece her bir çekirdek, toplam iç yansımayla kendi ışığını sınırlandırır ve yönlendirir. Aslında her çekirdek bağımsız bir iletim yolu gibi davranır.
Dağıtım için yararlı bir ayrıntı: Birçok MCF tasarımı, kaplama (dış) çapını günümüzün tek-modlu fiberinin kullandığı standart 125 mikrometre (0,125 mm) seviyesinde tutar. Bu standart dış çapı korumak, MCF'yi mevcut kablolama geometrisiyle genel olarak uyumlu kılan şeydir; ancak aşağıda açıkladığımız gibi, her iki uçtaki arayüzler tek çekirdekli fiberle aynı değildir.

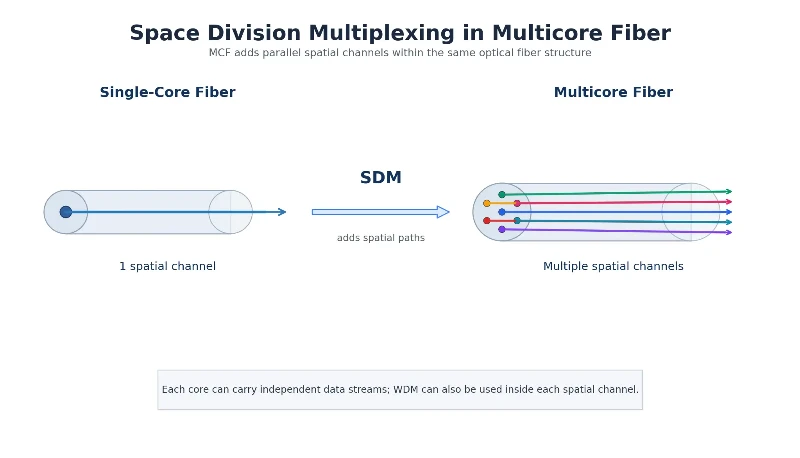

Çok Çekirdekli Fiber Nasıl Çalışır: Uzay Bölmeli Çoğullama
Çok çekirdekli fiberin arkasındaki prensip, uzay bölmeli çoğullamadır (SDM). Tek-çekirdekli sistemler, kapasiteyi temel olarak dalga boyu kanalları (WDM) ekleyerek ve tek bir fiziksel yol boyunca daha yüksek-dereceli modülasyon kullanarak artırır. SDM yeni bir eksen ekler: mekansal yolların sayısını çoğaltır. Her çekirdek aynı anda kendi dalga boyu kanallarını taşıyabilir, böylece tek bir MCF bir araya getirilmiş birçok geleneksel fiberin işini yapabilir. Bu teknolojilerden biriyüksek kapasiteli iletimde-yeni bir çağ başlatıyoruz.
Her çekirdeği ayrı bir şerit olarak düşünmek faydalı olur. Tek-çekirdekli fiber, uzamsal anlamda tek-şeritli bir yoldur -, yine de birçok dalga boyu kanalını o şeritte hareket ettirebilir, ancak yalnızca bir uzamsal şerit vardır. Çok çekirdekli bir fiber, aynı kaplamanın (kaplama) içine birkaç paralel şerit döşer, böylece birden fazla bağımsız sinyal akışı aynı anda hareket eder. Buradaki ödün,-birbirine yakın yerleştirilen şeritlerin birbirini engelleyebilmesidir, bu da bizi merkezi mühendislik sorununa getiriyor.
Çok Çekirdekli Fiber ve Tek-Çekirdekli Fiber
İkisi rakip değil, farklı araçlar. Tek-çekirdekli fiber, bağlantıların büyük çoğunluğu için pratik seçim olmaya devam ediyor. MCF, kapasitenin veya fiziksel alanın bağlayıcı kısıtlama olduğu rotaları hedeflemektedir. Aşağıdaki tablo temel farklılıkları özetlemektedir.
| Bağlanmak | Tek-Çekirdekli Fiber | Çok Çekirdekli Fiber (MCF) |
|---|---|---|
| Fiber başına çekirdek | Kaplamadaki bir çekirdek | Paylaşılan bir kaplamada iki veya daha fazla çekirdek (araştırma gösterileri 19 ve ötesine ulaşıyor) |
| Kaplama / dış çap | Standart 125 mikrometre | Genellikle aynı standart 125 mikrometre olduğundan kablo geometrisi tanıdık kalır |
| Kapasite nasıl ölçeklenir? | Tek bir uzamsal yolda daha fazla dalga boyu (WDM) ve-daha yüksek dereceli modülasyon | Kapasiteyi uzamsal boyuta göre ölçeklendirerek WDM'nin üstüne uzamsal yollar ekler |
| Fiber / mekansal yoğunluk | Fiber başına bir uzaysal yol | Fiber başına çok sayıda uzamsal yol, kablo ve kanal başına yoğunluğu artırır |
| Çekirdekler arası{0}karışma | Uygulanamaz | Çekirdek aralığı, indeks profili ve hendek tasarımı yoluyla yönetilen önemli bir tasarım parametresi |
| Sonlandırma ve arayüz | Standart konektörler ve füzyon ekleme | Çok-çekirdek hizalamalı fan{0}}giriş/çıkış-cihazlarına ve özel konektörlere ihtiyaç duyar |
| Ekosistem olgunluğu | Dünya çapında olgunlaşmış ve{0}toplu olarak dağıtılan | Erken saha denemeleri ve prototip denizaltı kablolarıyla ortaya çıkıyor |
| En-uygun senaryolar | Günümüzün en çok erişim, metro ve{0}}uzun mesafe bağlantıları | Kapasite- veya alan-kısıtlı rotalar (denizaltı, yoğun omurga ve yapay zeka veri merkezi ara bağlantısı gibi) |
Çok Çekirdekli Fiberin Temel Faydaları
MCF'nin avantajları, tek bir yolda ham hız yerine yoğunluk ve kapasite ölçeklendirme etrafında toplanır. Başlıca faydaları şunlardır:
- Aynı kesitte daha yüksek kapasite-.Çekirdek eklemek, kaplama çapını büyütmeden kullanılabilir uzaysal kanalları çoğaltır, böylece bir rota fiber başına daha fazla trafik taşıyabilir.
- Kablo ve kanal başına daha fazla fiber yoğunluğu.Kanal alanının, kablo çapının veya fiber sayısının sınırlı olduğu durumlarda MCF, aynı fiziksel ayak izinde daha fazla iletim yolunu yoğunlaştırır.
- Kapasite ölçeklendirmesine giden net bir yol.MCF, SDM'yi WDM ile birleştirerek, en fazla baskı altındaki rotalar için - denizaltı sistemleri, yüksek-yoğunluklu omurgalar ve yapay zeka kümesi ara bağlantıları için boşluk sağlar. Pratik hakkında daha fazlasını okuyabilirsinizçok çekirdekli fiberin avantajları ve gelecekteki kullanım durumları-bu iş yükleri için.
- Altyapı aşinalığı.Standart-kaplama tasarımları, mevcut kablo yapısının ve taşıma uygulamalarının çoğunu yeniden kullanarak benimsemenin önündeki engelleri azaltır.
Teknik Zorluklar ve Sınırlamalar
MCF yalnızca daha fazla çekirdek ekleme meselesi değildir. Tasarımını ve mevcut ticari hazırlığını çeşitli konular şekillendirmektedir:

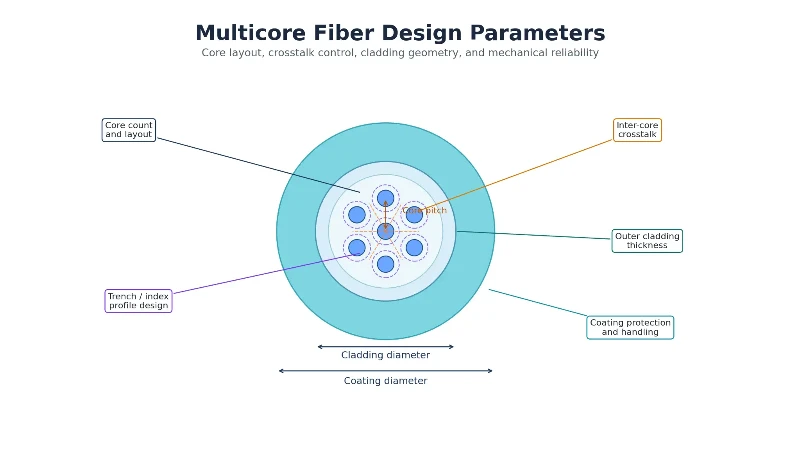

- Çekirdekler arası{0}karışma.Çekirdekler yalnızca onlarca mikrometre aralıklı olduğundan, bir çekirdekteki ışık komşuyla birleşerek sinyal kalitesini düşürebilir. Tasarımcılar çekirdek aralığını, kırılma indisi profilini, hendek-destekli çekirdek yapılarını ve çalışma dalga boyunu ayarlayarak karışmayı bastırır. Çapraz konuşma kontrolü, MCF'nin belirleyici mühendislik problemidir.

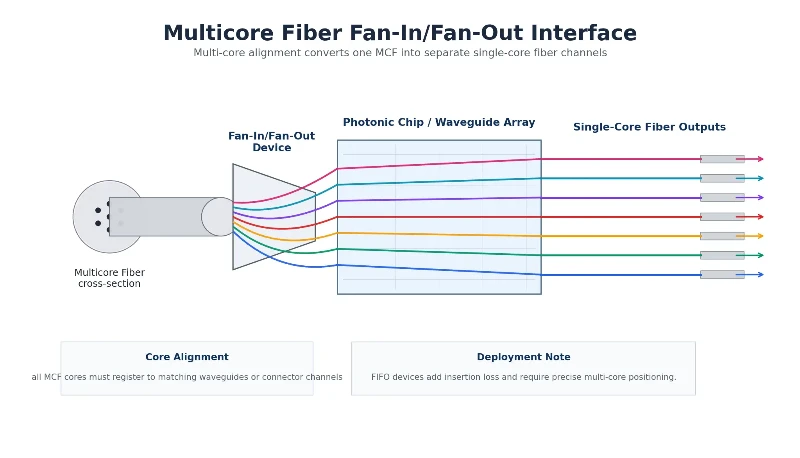

- Cihazları fan{0}}içeriye/havalandırmaya-çıkarın.MCF çekirdeklerini geleneksel tek-çekirdekli ekipmanlara bağlamak için her uçta fan-giriş/fan-çıkış (FIFO) cihazları gereklidir. Bunlar, tek çekirdekli bağlantıların karşılaşmadığı bileşenleri, ekleme kaybını ve maliyeti artırır.-
- Bağlayıcılaştırma ve ekleme karmaşıklığı.MCF'yi sonlandırmak, birden fazla çekirdeği aynı anda hizalamak anlamına gelir; bu, bir çekirdeği sonlandırmaktan daha zordur. Yüksek-yoğunluklu tek-çekirdekli paralel bağlantılar için günümüzde birçok ağ hâlâyüksek-yoğunluklu MPO/MTP düzenekleriMCF yerine bu ekosistem olgunlaşmış ve sahada-kanıtlanmış olduğundan.
-
- Test etme ve izleme.Birçok çekirdekte çekirdek başına kaybı, çapraz iletişimi ve hata konumunu karakterize etmek, tek-çekirdek fiberini test etmekten daha karmaşıktır; bu da devreye alma ve bakım açısından sonuçlar doğurur.
- Ticari olgunluk.MCF hala ortaya çıkıyor. Bugüne kadarki sonuçların çoğu, denizaltı sistemlerinin ilk gerçek-dünya adımlarına öncülük ettiği laboratuvar gösterimleri ve erken denemelerdir.
Çok Çekirdekli Fiberin Evrimi
Çok-çekirdek ve bağlı-çekirdek fiberlere yönelik araştırmalar, ilk çalışmaların birleşik-mod davranışını ve fiber algılamayı araştırdığı 1980'lere kadar uzanır. 2010'larda tek modlu iletimin pratik kapasite tavanına yaklaşmasıyla ve{6}}sektörün uzay bölümü çoğullamaya yönelmesiyle ilgi arttı.
2011 yılında bir dönüm noktası yaşandı.100 Tbit/s'yi aşan ilk aktarım gösterimi16,8 km'de yaygın olarak alıntılanan 109 Tbit/s sonucunu içeren homojen yedi-çekirdek fiber - kullanılarak elde edildi. 2012'nin sonuna gelindiğinde, laboratuvar gösterileri 12 çekirdekli fiber kullanılarak 1 Pbit/s'yi geçmişti.
Kapasite rekorları artmaya devam etti. 2023 yılında CICT'de (FibreHome'u içeren grup) Çinli bir araştırma ekibitek-modlu çoklu-çekirdek kaydını net 3,61 Pbit/s'ye yükselttiS, C ve L bantlarını kapsayan 19 çekirdekli bir fiber üzerinden, önceki yılın 3,03 Pbit/s sonucunu temel alıyor. NICT ve Sumitomo Electric, 2025'te şunları bildirdi:1.808 km'de saniyede 1,02 petabitStandart 0,125 mm kaplama çapına sahip 19 çekirdekli fiber kullanılarak mevcut altyapıyla uyumlu tasarımlara odaklanılıyor.
Pratik ilerlemenin en somut göstergesi denizaltı sistemlerindedir. Mart 2024'te NEC ve NTT türünün-bir-ilk-ilkini duyurdu12 çekirdekli bir fiber üzerinden okyanus ötesi-sınıf 7.280 km iletimStandart 0,125 mm dış çapa sahip olup doğrudan geleceğin denizaltı kablolarına yöneliktir. NEC daha önce 2022'de dünyanın ilk dört-çekirdekli denizaltı kablosunun prototipini yapmıştı. Bu sonuçlar hep birlikte MCF'nin saf araştırmadan konuşlandırılabilir sistemlere geçişini işaret ediyor.
Çok Çekirdekli Fiber Uygulamaları
Yüksek-kapasiteli omurga ve denizaltı kabloları.Uzun-mesafe omurgaları ve deniz altı sistemleri, doğası gereği kapasite- ve alan-sınırlıdır, bu da onları MCF için önde gelen adaylar haline getirir. Her fiberde daha fazla uzamsal yolların yoğunlaştırılması, kabloyu orantılı olarak genişletmeden toplam sistem kapasitesini artırır - için büyük bir avantajdenizaltı ve su altı fiber optik kablokablo kesitinin her milimetresinin-önemli olduğu rotalar.
Veri merkezi ara bağlantısı ve yapay zeka kümeleri.Veri merkezlerinin içinde sunucular, anahtarlar ve depolama arasındaki bağlantı yoğunluğu ve tesisler arasındaki ara bağlantı trafiği hızla artıyor. Yapay zeka iş yüklerindeki artış her ikisini de yoğunlaştırıyor. MCF, genel bakışımızda tartışılan yüksek-yoğunluklu bağlayıcı yaklaşımlarının yanı sıra, daha fazla uzamsal kanalı kısıtlı yollara paketlemek için bir seçenektir.Yapay zeka veri merkezleri için MPO ve çok çekirdekli fiber.
Optik algılama.Her çekirdek bükülmeye, gerilmeye veya sıcaklığa farklı şekilde tepki verebildiğinden, çok çekirdekli fiber yüksek-hassas, çok-noktalı ve dağıtılmış algılamayı destekler. Uygulamalar arasında şekil algılama, köprülerin ve boru hatlarının yapısal sağlığının izlenmesi ve petrol ve gaz aramaları yer alır.
Çok Çekirdekli Fiber Optik Kablolar Nasıl Seçilir
Günümüzde çoğu ağ için, yüksek-fiber-sayılı tek-modlu kablolar ve yüksek-yoğunluklu konektör düzenekleri pratik seçim olmaya devam ederken, MCF en iyi şekilde kapasite- veya sınırlı alan-yöntemleri için değerlendirilir. MCF masaya yatırıldığında, bunu yalnızca çekirdek sayısından ziyade dağıtımı gerçekten yönlendiren parametrelere göre değerlendirin:

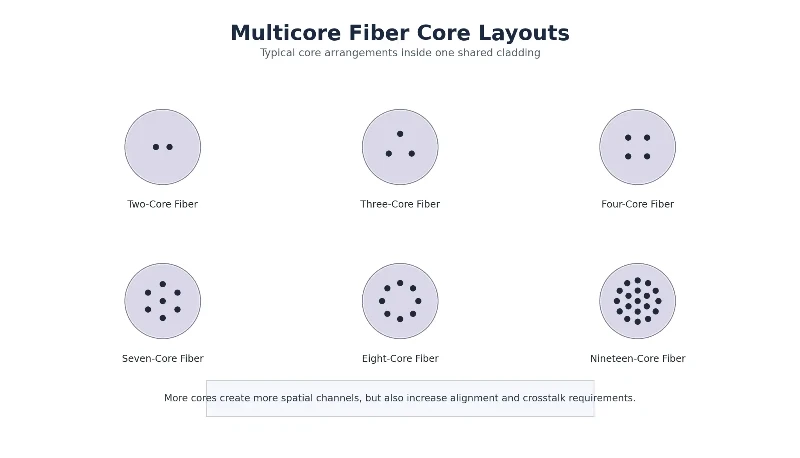

- Çekirdek sayısı ve düzeniHedef kapasitenizle eşleştirilir, kendi iyiliği için maksimuma çıkarılmaz.
- Gerekli kapasite ve iletim mesafesi, çünkü-uzun mesafe ve denizaltı rotaları, kısa bağlantılardan farklı tasarım kısıtlamaları getirmektedir.
- Çekirdekler arası-karışma performansıgenellikle çekirdek sayısından daha önemli olan çalışma dalga boylarınız boyunca.
- Fan-giriş/fan-çıkış ve konektör uyumluluğuKullanmayı düşündüğünüz terminal ekipmanıyla.
- Kaplama çapı ve altyapı uyumluluğuMevcut uygulamaların yeniden kullanılmasının değerli olduğu standart 0,125 mm tasarımları tercih ediyoruz.
- Ekleme ve hizalama gereksinimleriEkibinizin veya kurulumcunuzun ihtiyaç duyacağı araçlar ve uzmanlık dahil.
- Kablo yapısı ve dağıtım ortamı- denizaltı, kanal, doğrudan-gömülü veya havadan - her birinin kendi mekanik talepleri vardır.
- Test ve izleme desteğiçekirdek başına karakterizasyon ve hata konumu için-.
- Tedarikçi mühendislik desteği ve özelleştirmeMCF projeleri sıklıkla özel tasarımlara ve{0}}uygulamalı teknik girdilere ihtiyaç duyduğundan.
SSS
S: Çok Çekirdekli Fiber Nedir?
C: Çok çekirdekli fiber, tek bir kaplama içinde iki veya daha fazla bağımsız çekirdeğe sahip bir optik fiberdir. Her çekirdek kendi ışığını yönlendirir ve ayrı bir iletim yolu olarak çalışarak mekansal boyut boyunca kapasiteyi artırır.
S: Çok Çekirdekli Bir Fiber Kaç Çekirdeğe Sahip Olabilir?
C: Amaca göre değişir. İlk ticari ve denizaltı tasarımları iki veya dört çekirdek kullanırken, araştırma gösterilerinde yedi, on iki ve on dokuz çekirdek kullanıldı. Daha yüksek çekirdek sayıları kapasiteyi artırır ancak aynı zamanda çapraz konuşma kontrolünü ve bağlantı sağlamayı da zorlaştırır.
S: Çok Çekirdekli Fiber Mevcut Fiber Sistemlerle Uyumlu mudur?
C: Kısmen. Standart 125 mikrometrelik kaplamayı koruyan tasarımlar, mevcut kablo geometrisinin ve kullanımın çoğunu paylaşıyor. Ancak MCF'yi tek-çekirdekli ekipmanlara bağlamak, havalandırma-giriş/çıkış-cihazlarını gerektirir ve konektörler, ekleme ve testler tek-çekirdekli fiberden farklıdır.
S: Çok Çekirdekli Fiberde Çapraz Karışma Nedir?
C: Çapraz konuşma, ışığın bir çekirdekten bitişik çekirdeğe istenmeyen bir şekilde bağlanmasıdır ve bu da sinyale müdahale eder. Bu, MCF'nin temel tasarım sorunudur ve çekirdek aralığı, kırılma indisi profili, hendek yapıları ve çalışma dalga boyu seçimi yoluyla yönetilir.
S: Çok Çekirdekli Fiber Nerede Kullanılır?
C: Başlıca kullanım alanları, yüksek-kapasiteli omurga ve denizaltı kabloları, veri merkezi ara bağlantısı ve yapay zeka küme ağı ve yapısal sağlık izleme gibi optik algılama uygulamalarıdır.
S: Çok Çekirdekli Fiber Henüz Ticari Olarak Mevcut mu?
C: Ana akım olmaktan ziyade yeni ortaya çıkıyor. Başarıların çoğu, 2024 okyanus ötesi-sınıf 12-çekirdek deneyi ve daha önceki dört-çekirdek prototipini - içeren denizaltı sistemlerinin - gerçek dünyadaki ilk adımlara öncülük ettiği laboratuvar veya deneme sonuçlarıdır.
Çok Çekirdekli Fiber İş Ortağını Seçmek
Çok çekirdekli fiber, dikkatli seçimi ve güçlü mühendislik desteğini ödüllendirir; çünkü çapraz konuşma kontrolü, giriş/yayma-dışarı uyumluluğu, birleştirme doğruluğu ve dağıtım ortamı genellikle başlık çekirdek sayısından daha önemlidir. Optik fiber ve kablo üretimindeki kökleri 1991'e kadar uzanan Hengtong, müşterilerini tam olarak bu boyutlarda destekler - özel çekirdek sayısı ve kablo yapısı, hedef kapasite ve mesafe, çapraz konuşma performansı, konnektör ve fan-içeri/fan-çıkış uyumluluğu ve denizaltı ve veri merkezi ortamları için şirket içi testlerle desteklenen dağıtım desteği- Gereksinimlerinizi tartışmak veya daha geniş kapsamlı araştırma yapmak içinfiber optik ve kablo portföyü, mühendislik ekibimizle iletişime geçin.
