Fiber optik patch kablolarının arayüz tipleri genellikle üç kategoriye ayrılır: PC (Fiziksel Temas), APC (Açılı Fiziksel Temas) ve UPC (Ultra Fiziksel Temas). Bağlantının performansını ve özelliklerini etkileyen fiber optik konnektör uç yüzeylerinin tasarımı ve işlenmesinde biraz farklılık gösterirler.

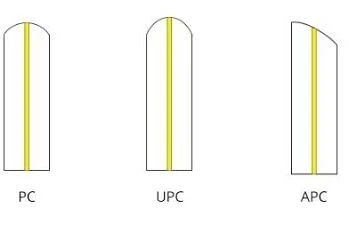

Farklı uç yüzey taşlama açıları:PC (Fiziksel Temas) konnektörleri, fiber uç yüzeyinin fiber bileşenleri arasındaki hava boşluğunu azaltmak için hafif küresel bir şekle cilalandığı küresel bir yüzey taşlama cilasına sahiptir ve iki fiber uç yüzeyi arasında fiziksel temas sağlar. UPC (Ultra Fiziksel Temas) konnektörleri, daha hassas hizalama elde etmek için hafifçe kavisli bir uç yüze sahiptir. UPC, PC'ye dayalı uç yüzey cilalamasını ve yüzey temizliğini optimize ederek kubbe şeklinde bir görünüm elde eder.
Farklı renkler:APC konnektörleri genellikle yeşil renktedir, UPC/PC konnektörleri ise mavi renktedir.
Optik muayene standartları:Farklı taşlama yöntemleri, esas olarak geri dönüş kaybı ve ekleme kaybında yansıtılan fiber iletim kalitesini etkiler. Ekleme kaybı, konektörler veya kablolar tarafından meydana getirilen sinyal kaybını ifade eder ve PC, UPC ve APC konektörleri tipik olarak 0.3dB'den daha düşük bir ekleme kaybına sahiptir. Geri dönüş kaybı, genellikle negatif dB değerleriyle temsil edilen ve daha yüksek değerlerin daha iyi olduğu sinyal yansıma performansını gösterir. APC konektörleri genellikle UPC konektörlerine kıyasla üstün geri dönüş kaybı sergiler ve tipik olarak -65dB'ye ulaşır.
Uygulama senaryoları:PC, telekomünikasyon taşıyıcı ekipmanlarında yaygın olarak kullanılan patch kablolarındaki fiber optik konnektörler için en yaygın taşlama yöntemidir. UPC, Ethernet ağ cihazlarında (ODF fiber dağıtım çerçeveleri, medya dönüştürücüler ve fiber anahtarlar gibi), dijital, kablolu TV ve telefon sistemlerinde ve diğerlerinde yaygın olarak kullanılır. APC, genellikle CATV gibi yüksek dalga boyu aralıklı optik RF uygulamalarında ve PON ağ yapıları veya pasif optik LAN'lar gibi pasif optik uygulamalarda kullanılır.
Özetle, PC, APC ve UPC, fiber optik patch kabloları için yaygın arayüz tipleridir. Uç yüzey tasarımı ve işleme yöntemlerinde biraz farklılık gösterirler ve farklı uygulama senaryolarına uygundurlar. Kullanıcılar, belirli gereksinimlere göre uygun arayüz tipini seçebilirler.
