Bir FTTH saplama kablosu, bir fiber dağıtım noktası ile bir ev, ofis veya başka bir müşteri konumundaki optik ağ terminali arasındaki son fiziksel bağlantıyı oluşturur. Bu bölüm genellikle besleyici veya dağıtım kablosundan daha kısa olmasına rağmen genellikle güzergahın en zorlu kısımlarından geçer: dar kanallar, dar duvar köşeleri, bina girişleri, hava açıklıkları, sonlandırma kutuları ve tamamlanmış iç mekanlar.
Doğru kablonun rotaya, bükülme koşullarına, çekme yüküne, yangın-güvenlik gereksinimlerine, hava koşullarına maruz kalma durumuna ve sonlandırma yöntemine uygun olması gerekir. Kötü bir eşleşme kurulum süresini uzatabilir, optik kaybı artırabilir ve önlenebilir bakım çalışmaları yaratabilir. Bu kılavuzda nasıl seçileceği, kurulacağı, test edileceği ve belirtileceği açıklanmaktadır.FTTH saplamalı kablo ürünleriiç mekan, dış mekan, hava ve kanal uygulamaları için.
FTTH Bağlantı Kablosu Nedir?
FTTH saplama kablosu, erişim ağının son bölümünde kullanılan kompakt bir fiber optik kablodur. Normalde bir fiber dağıtım kutusunu, terminal kutusunu veya kapağını müşteri tesislerine, optik çıkışa veya ONT'ye bağlar.

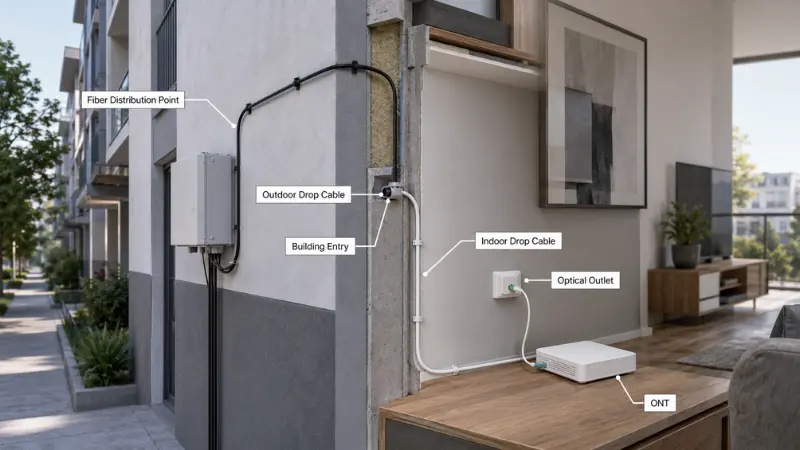

Tipik bir rota şunları içerebilir:
- iç borular ve duvar yolları;
- koridorlar ve yükseltici geçişler inşa etmek;
- direk-inşa etmek için-hava açıklıkları;
- yer altı kanalları veya gömülü erişim bölümleri;
- dış mekandan-iç mekana-giriş noktaları;
- dağıtım kutuları, ekleme tepsileri ve optik çıkışlar.
Drop kablo sadece fiber sayısına veya fiyatına göre seçilmez. Enine-kesiti, mukavemet elemanı, kılıf malzemesi, fiber türü ve sonlandırma yönteminin tümü kurulumu ve uzun-vadeli performansı etkiler.
Fiber Optik Bağlantı Kablosu Nasıl Çalışır?
Optik fiber, ışığı kaplamayla çevrelenmiş bir cam çekirdek yoluyla taşır. Koruyucu kaplamalar, tamponlar, mukavemet elemanları ve dış kılıf, elyafı bükülmeye, çekilmeye, aşınmaya, neme ve çevreye maruz kalmaya karşı korur.
| Bileşen | Ana Fonksiyon |
|---|---|
| Optik fiber | Optik sinyali taşır. |
| Birincil kaplama veya tampon | Cam elyafını hasara ve mikro-bükülmeye karşı korur. |
| Güç elemanı | Kurulum ve servis sırasında çekme yükünü destekler. |
| Dış kılıf | Kablo tasarımına göre aşınmaya, aleve, UV'ye, neme veya hava koşullarına karşı koruma sağlar. |
| İsteğe bağlı haberci veya izleme teli | Anten kurulumunu destekler veya rota algılamayı etkinleştirir. |
FTTH Bırakma Kablosu ve Cat6 Kablosu, Dağıtım Fiberi ve Kablosuz Erişim
| Karşılaştırma Öğesi | FTTH Bağlantı Kablosu | Cat6 veya Cat6A | Dağıtım Optik Kablosu | Kablosuz Erişim |
|---|---|---|---|---|
| İletim ortamı | Genellikle tek-modlu optik fiber | Bakır bükümlü çift | Çoklu-fiber optik kablo | Radyo sinyali |
| Ana rol | Son-mil fiber bağlantısı | Yerel Ethernet kablolaması | Besleyici, omurga veya dağıtım ağı | Fiziksel abone kablosu olmadan erişim |
| Kurulum profili | Küçük ve eve giriş yolları için-uygun | Yerel cihaz bağlantıları için uygun | Daha büyük ve ağ dağıtımı için tasarlandı | Kapsama alanına, spektruma ve girişime bağlıdır |
| EMI maruziyeti | Elektromanyetik girişime karşı bağışıklık | Elektromanyetik girişimden etkilenebilir | Optik fiber düzeyinde bağışıklık | Duvarlardan, parazitlerden ve tıkanıklıklardan etkilenebilir |
| En uygun | FTTH abone bağlantısı | Tesis içi LAN bağlantısı | Daha uzun veya daha yüksek-fiber-sayımlı ağ bölümleri | Geçici, mobil veya-kablosuz erişim |
Bu teknolojiler farklı işlevlere hizmet etmektedir. Ev ağına-bir fiberden--bağlantılı kablo, kompakt bir yapıyı istikrarlı optik iletimle birleştirdiğinden normalde son optik bağlantı için en pratik ortamdır.
Doğru FTTH Bağlantı Kablosu Nasıl Seçilir
1. Fiber Optik'i seçin
Bükülmeye-duyarsız tek-modlu fiber, FTTH yollarında yaygın olarak kullanılır çünkü abone kabloları genellikle küçük kanallardan, duvar köşelerinden ve kompakt sonlandırma kutularından geçer. Bükülmeye-duyarsız lifin biçimsel özellikleri,ITU-T Tavsiyesi G.657, geleneksel tek-modlu fiber özellikleri iseITU-T Tavsiyesi G.652.

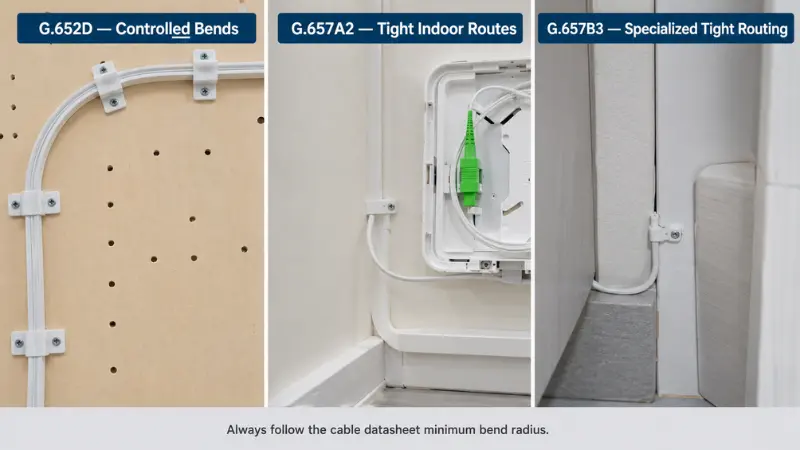

| Elyaf Tipi | Tipik Kullanım | Seçim Notu |
|---|---|---|
| G.652D | Kontrollü bükme içeren rotalar | Rotanın ve minimum bükülme yarıçapının iyi yönetildiği pratik bir seçenek. |
| G.657A1 | Genel erişim ve iç mekan yönlendirmesi | Birçok standart FTTH uygulaması için geliştirilmiş bükülme performansı. |
| G.657A2 | Yoğun iç mekan rotaları ve kompakt kutular | Genellikle daha sıkı virajlar beklendiğinde seçilir. Mevcut olanı inceleyinG.657A2 fiber spesifikasyonukablo veri sayfasına bakın. |
| G.657B3 | Çok dar veya düşük-görüş mesafesine sahip iç mekan rotaları | Özel uygulamalar için daha yüksek bükülme toleransı sunar. Seçim yapmadan önce uyumluluğu ve proje gereksinimlerini doğrulayınG.657B3 lifi. |
G.657A2 her proje için otomatik olarak en iyi seçim değildir ve G.652D rota gözden geçirilmeden reddedilmemelidir. Bükülme yarıçapını, çalışma dalga boyunu, uyumluluğunu, kablo tasarımını ve maliyetini karşılaştırın. Kontrollü virajlara sahip standart rotalar içinG.652D tek-modlu fiberçözüm yine de uygun olabilir.

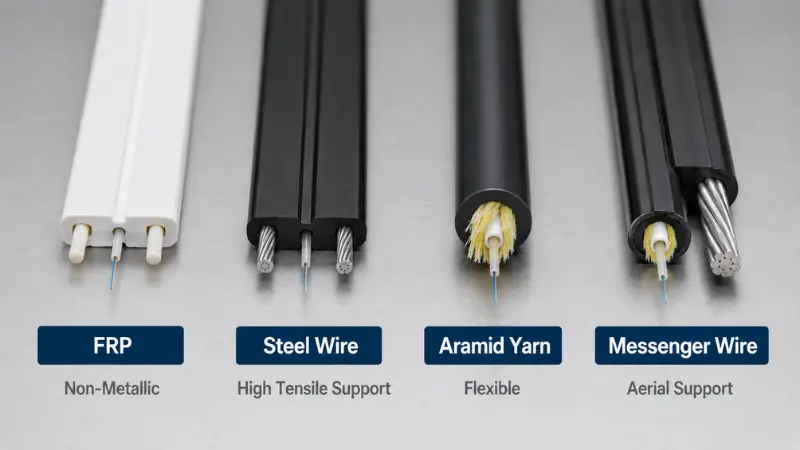

2. Güç Elemanını Seçin
| Güç Üyesi | Avantajları | Sınırlamalar | Tipik Uygulama |
|---|---|---|---|
| CTP | -Metalik olmayan, hafif, korozyona-dayanıklı ve elektriksel olarak yalıtkan | Sertlik ve çekme derecesi tasarıma göre değişir | İç mekan yolları, elektriksel açıdan hassas konumlar ve{0}metalik olmayan kablo tasarımları |
| Çelik tel | Yüksek çekme desteği ve ekonomik yapı | İletkendir ve proje topraklama veya elektriksel-güvenlik gereksinimlerine tabidir | Metalik bileşenlere izin verilen kontrollü rotalar |
| Aramid iplik | Esnek, hafif ve-metalik olmayan | Genellikle daha yüksek malzeme maliyeti | Yuvarlak iç mekan kabloları, ara kablolar ve esnek düzenekler |
| Haberci teli | Özel hava desteği sağlar | Açıklık, sarkma, sabitleme ve elektriksel koşullar değerlendirilmelidir | Havadan iniş-inşa etmek için-kısa direk |
FRP, bir kablodaki iletken yolları azaltabilir ancak tam bir yıldırımdan-korunma veya topraklama tasarımının yerini almaz. Hava inşaatı için tüm rotayı, donanımı, yakındaki güç altyapısını ve yerel yasa gerekliliklerini değerlendirin.
3. Düz, Yuvarlak veya Kendini-Destekleyen Yapıyı Seçin
- Kelebek veya düz saplama kablosuFiberi her iki tarafta da güç elemanları olacak şekilde merkeze yerleştirir. Kompakttır, sökülmesi kolaydır ve iç mekan duvar veya koridor rotalarında yaygın olarak kullanılır. Yönlü bükülme ve bükülme kontrol edilmelidir.
- Yuvarlak saplama kablosuÇeşitli yön değişikliklerinin olduğu rotalarda daha dengeli yol tutuşu sağlar. Kanallardan geçmek daha kolay olabilir ve iç mekan-dış mekan geçiş yolları için kullanışlıdır. Mevcut olanı inceleyiniç mekan-dış mekan yuvarlak saplama kablosuDairesel kablo profili tercih edildiğinde tasarımlar.
- Kendini-destekleyen saplama kablosuKısa hava açıklıkları için bir haberci veya güçlendirilmiş yapı içerir. Kablo, nominal çekme yükü, açıklık, sarkma, rüzgara maruz kalma, kurulum donanımı ve sıcaklık aralığına göre seçilmelidir. Akabloda-kendini destekleyen kelebek uçlu-direğe-araya-erişim yolları oluşturmak için bir seçenektir.
- Kanal bırakma kablosuKorumalı yer altı veya bina kanallarından çekmek için tasarlanmıştır. Çekme kuvveti, sürtünme, suya maruz kalma ve rota tespit gereksinimleri dikkate alınmalıdır. Düz bir yapının uygun olduğu durumlarda,kanal damla kelebek kablo.
4. Sıkı-Tamponlanmış veya Gevşek-Tüp Korumasını Seçin
| Yapı | Ana Avantaj | Tipik Uygulama |
|---|---|---|
| Sıkı-arabelleğe alınmış | Uygun sıyırma ve sonlandırma | İç mekan FTTH, yamalama ve hızlı saha erişimi |
| Gevşek-tüp | Sıcaklık değişiminden ve dış stresten daha iyi izolasyon | Dış mekan, kanal veya daha zorlu ortamlar |
| Yarı-sıkı veya kolay-şerit | Korumayı saha erişimiyle dengeler | Kurulumcu-odaklı FTTH kablo tasarımları |
5. Kılıf Malzemesini Seçin
| Kılıf Malzemesi | Ana Özellik | Tipik Kullanım |
|---|---|---|
| LSZH | Alevli performans seçenekleriyle-düşük-dumanlı, halojen-içermeyen formülasyon | Belirtilen yerlerde kapalı koridorlar, konut binaları ve kamuya açık kapalı alanlar |
| PVC | Esnek ve ekonomik | Yerel yasaların izin verdiği yerlerde genel iç mekan kullanımı |
| PE veya HDPE | Neme ve hava koşullarına dayanıklılık | Dış mekan, kanal ve hava uygulamaları |
| UV'ye-dayanıklı siyah PE veya HDPE | Uzun-süreli güneş ışığına maruz kalmaya karşı geliştirilmiş direnç | Açık havada maruz kalan yollar |
Yalnızca malzeme adına güvenmeyin. Kablo veri sayfasındaki alev sınıflandırmasını, UV direncini, sıcaklık aralığını, duvar kalınlığını ve uyumluluk belgelerini doğrulayın. Daha geniş iç mekan erişim seçenekleri için aşağıdakileri karşılaştırın:kapalı FTTx fiber optik kablomenzil.
Yaygın FTTH Bağlantı Kablosu Tipleri
| Tip | Ana Fayda | Tipik Sınırlama | En İyi-Uyum Senaryosu |
|---|---|---|---|
| Düz kelebek kablo | Kompakt ve soyulması kolay | Yönlü bükülme kontrol edilmelidir | İç mekan duvarları, koridorlar ve{0}eve giriş yolları |
| Yuvarlak saplama kablosu | Dengeli bükme ve boru taşıma | Düz kabloya göre daha fazla hazırlık gerektirebilir | Kanallar ve karma iç mekan{0}}açık hava yolları |
| Kendini-destekleyen anten kablosu | Kısa açıklıklar için entegre destek | Açıklık, sarkma ve donanım tasarımı gerektirir | Binaya-direk-kurulumları |
| Tonlanabilir saplama kablosu | Metalik izleme elemanı rotanın bulunmasına yardımcı olur | İletken bir bileşen sunar | Gelecekte tespit edilmesi gereken gömülü veya kanal yolları |
| Önceden-sonlandırılmış saplama kablosu | Hızlı tak-ve-bağlan kurulumu | Sabit uzunluk ve konnektör koruması planlama gerektirir | Hızlı dağıtım, onarım ve standart kurulumlar |
| Görünmez optik kablo | Bitmiş iç mekanlarda düşük görsel etki | Daha ağır kablo tasarımlarına göre daha düşük mekanik tolerans | Görünümün önemli olduğu rotaları iyileştirin |

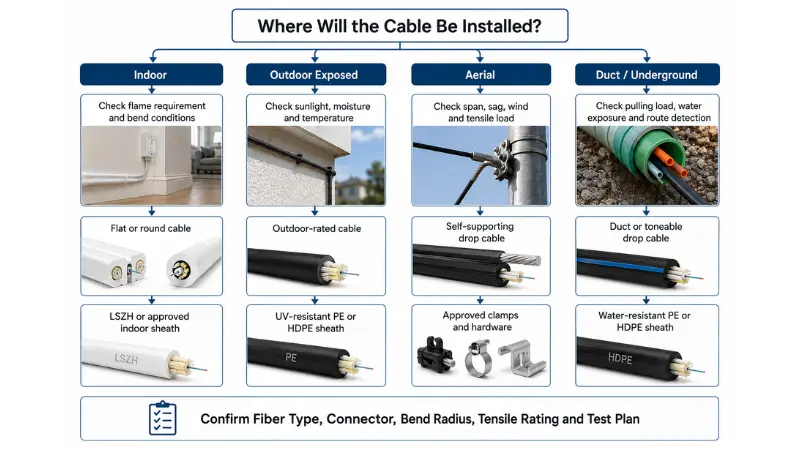

FTTH Bağlantı Kablosu Seçim Akışı
Adım 1: Rotayı Tanımlayın
Yalnızca iç mekan:Bükme performansına, alev gereksinimlerine ve kolay yönlendirmeye öncelik verin.
Açık havada maruz kalanlar:hava koşullarına- ve UV'ye- dayanıklı bir kılıf seçin.
Havadan:derecelendirilmiş, kendini destekleyen bir yapı kullanın- ve anten tasarımının tamamını doğrulayın. Bkz.hava fiber optik kablosuİlgili dış mekan yapıları kategorisi.
- Kanal veya yeraltı:çekme yükünü, suya maruz kalmayı, ezilme direncini ve rota-tespit ihtiyaçlarını gözden geçirin.
-
Adım 2: Bükme Koşullarını Kontrol Edin
- Kontrollü bükümler: Kabloya bağlı olarak G.652D, G.657A1 veya G.657A2 uygun olabilir.
- Yoğun iç mekan köşeleri: G.657A2 genellikle daha güvenli bir seçenektir.
- Çok dar veya düşük{0}görünürlüklü yönlendirme: Uyumlu bir G.657B3 tasarımını düşünün.
-
3. Adım: Mekanik Gereksinimleri Kontrol Edin
- Kısa iç mekan çekme: standart düz veya yuvarlak kablo.
- Uzun kablo kanalı çekişi: Doğrulanmış çekme dayanımına sahip yuvarlak veya güçlendirilmiş yapı.
- Hava açıklığı: Onaylı kelepçelere ve açıklık sınırlarına sahip-kendini destekleyen kablo.
- Elektriksel hassasiyet: Tamamen-metalik olmayan bir yapı düşünün.
-
Adım 4: Sonlandırma Yöntemini Seçin
- Kalıcı standart bağlantılar için füzyon ekleme.
- Seçilen onarımlar veya füzyon ekipmanı olmayan projeler için mekanik birleştirme.
- Daha hızlı dağıtım için fabrika bağlantısı. Aönceden-bağlantılı bağlantı kablosukablo uzunlukları doğru planlandığında saha sonlandırma işi azaltılabilir.
-
Adım 5: Kabul Gereksinimlerini Tanımlayın
- konektör tipi ve cilası;
- maksimum bağlantı kaybı veya proje optik bütçesi;
- gerekli test dalga boyu;
- OLTS, OTDR veya görsel denetim gereksinimleri;
- kayıt belgelerini yönlendirin, birleştirin ve test-edin.
İç Mekan ve Dış Mekan FTTH Bağlantı Kablosu
| Gereklilik | İç Mekan Bırakma Kablosu | Dış Mekan Bırakma Kablosu |
|---|---|---|
| Kılıf | LSZH, PVC veya başka bir onaylı iç mekan malzemesi | Gerekli hava koşullarına ve UV direncine sahip PE veya HDPE |
| Yangın performansı | Genellikle binalarda birincil gereksinim | Projeye-bağlı |
| Hava koşullarına maruz kalma | Normalde sınırlı | Yağmur, güneş ışığı, sıcaklık değişimi ve nem kritik olabilir |
| Mekanik tasarım | Bükme, kırma ve yönlendirmeye odaklanın | Takviye, haberci desteği veya su engelleme gerektirebilir |
| Tipik rota | Boru, duvar, koridor ve müşteri tesisleri | Anten, kanal, dış duvar ve dış mekandan-iç mekana-geçiş |
| Ana risk | Sıkı kıvrımlar, zayıf sabitleme ve konnektör kirliliği | UV yaşlanması, su girişi, gerilim, rüzgar ve uygun olmayan donanım |

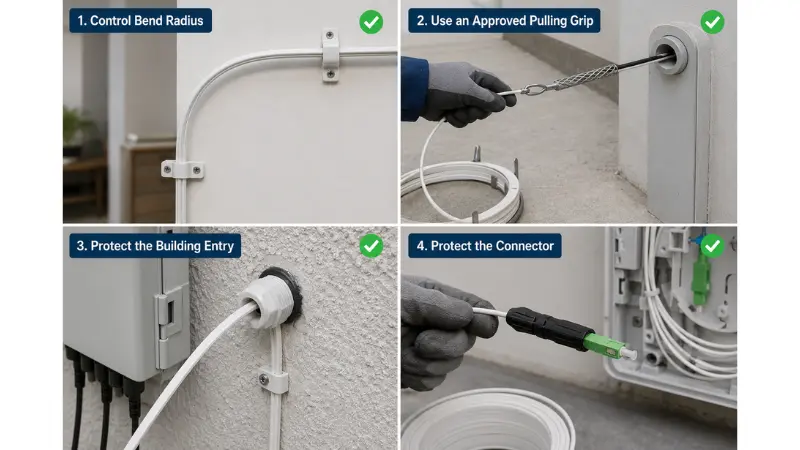

FTTH Bağlantı Kablosu Kurulum Kılavuzu
1. Rotayı İnceleyin
Kabloyu çekmeden önce giriş noktasını, güzergah uzunluğunu, kablo kanalı boyutunu, dönüş noktalarını, duvar geçişlerini, dağıtım-kutusu konumunu, güç-kablo ayrımını, sıkışma risklerini ve servis gevşekliğinin konumunu doğrulayın. Net bir rota planı gereksiz konnektörleri ve mekanik stresi azaltır.
2. Kabloyu ve Araçları Doğrulayın
Kurulumdan önce kablo modelini, fiber sayısını, fiber tipini, konnektör cilasını, kılıf malzemesini ve nominal çekme yükünü kontrol edin. Doğru çekme kulpunu, izin verilen durumlarda kablo yağlayıcısını, sıyırma aletlerini, temizleme aletlerini, ekleme ekipmanını ve test aletlerini hazırlayın. Kuruluma daha geniş bir genel bakış için şu kılavuza bakın:fiber optik kablo nasıl takılır.
3. Bükme Yarıçapını Kontrol Edin
Kurulum sırasında minimum dinamik bükülme yarıçapı ve kurulum sonrasında minimum statik bükülme yarıçapı için kablo veri sayfasını izleyin. Kabloyu keskin köşelerden zorlamayın, kılıfı zımbalamayın, mobilyaların altında ezmeyin veya fazla uzunluğu rastgele sıkı bobinler halinde saklamayın.
4. Çekme Kuvvetini ve Bükülmeyi Kontrol Edin
Belirlenen güç elemanını veya onaylanmış çekme kolunu çekin. Ani sarsıntılardan, yanak baskısından ve kablo bükülmesinden kaçının. Nominal kurulum çekme yükünü aşmayın. Küçük-çaplı bir bobin oluşturmadan düzenli hizmeti gevşek bırakın.
5. Eve-Giriş ve Kutu Geçişlerini Koruyun
- Duvar geçişlerinde manşonlar veya burçlar kullanın.
- Çıplak fiberi değil, kabloyu veya güç elemanını sabitleyin.
- Fiber tepsiye veya konektör alanına girmeden önce gerilimi azaltın.
- Kutu girişlerinde bükülmeyi kontrol altında tutun.
- Dış mekan kutularını nominal koruma seviyelerine göre kapatın.
- Her iki ucu da etiketleyin ve rotayı kaydedin.
6. Önceden Sonlandırılmış-Bağlayıcıları Koruyun
Montaj için onaylanmış bir çekme halkası veya koruyucu manşon kullanın. Asla konnektör gövdesinden doğrudan çekmeyin. Fazla uzunluğu kontrollü bir bükülme yarıçapına sahip korumalı bir muhafazada saklayın. Bağlantılı abone düzenekleri için mevcut olanları karşılaştırınFTTH saplamalı kablo ara kabloları.
Ekleme ve Konektör Seçenekleri
Füzyon Ekleme
Kalibre edilmiş ekipman ve eğitimli teknisyenler mevcut olduğunda, kalıcı bağlantılar için füzyon ekleme yaygın olarak kullanılır. İstikrarlı optik performans sağlayabilir ancak sonuç, kesme kalitesine, temizliğe, ekleme korumasına ve aletin durumuna bağlıdır.
Mekanik Ekleme
Mekanik birleştirme, seçilmiş onarımlar veya füzyon birleştiricisi olmayan küçük projeler için pratik olabilir. Performans, elyafın hazırlanmasına, hizalanmasına, indeks-eşleştirme malzemesine ve çevre koşullarına bağlıdır. Yöntem, projenin güvenilirliği ve kabul gereksinimlerine göre değerlendirilmelidir.
Fabrikada-Önceden-Sonlandırılmış Kablo
Fabrikada sonlandırma, saha konektörü işini azaltır ve tutarlılığı artırabilir. Özellikle standart uzunluklar ve hızlı onarım için kullanışlıdır. Kurulumu yapan kişi yine de çekme sırasında konnektörü korumalı, uç yüzünü incelemeli ve fazla kabloyu doğru şekilde yönetmelidir.
Optik Kayıp Nasıl Kontrol Edilir
Ekleme Kaybı
Ekleme kaybı, kablo bağlantısı, konektörler ve eklemeler yoluyla kaybedilen optik güçtür. Aşırı kaybın yaygın nedenleri şunlardır:
- kirli konnektör uç yüzleri;
- zayıf yarıklar veya eklemeler;
- sıkı kıvrımlar veya sıkıştırılmış kablo;
- hasarlı lif veya yüksükler;
- yanlış konnektör çiftleşmesi;
- çok fazla bağlantı noktası var.
Bağlam olmadan evrensel bir başarılı/başarısız numarası uygulamayın. Kabul edilebilir kayıp, ağın optik bütçesine, dalga boyuna, konnektör sayısına, ekleme sayısına, kablo uzunluğuna, ekipman marjına ve operatör spesifikasyonuna bağlıdır.
Geri Dönüş Kaybı ve Yansıma
Geri dönüş kaybı, bağlantıya yansıyan optik gücü tanımlar. Daha yüksek geri dönüş-kayıp değerleri genellikle daha düşük yansımayı gösterir. Uç-yüz cilası, konnektör temizliği, yüksük hasarı ve konnektör uyumsuzluğunun tümü yansıma performansını etkileyebilir.

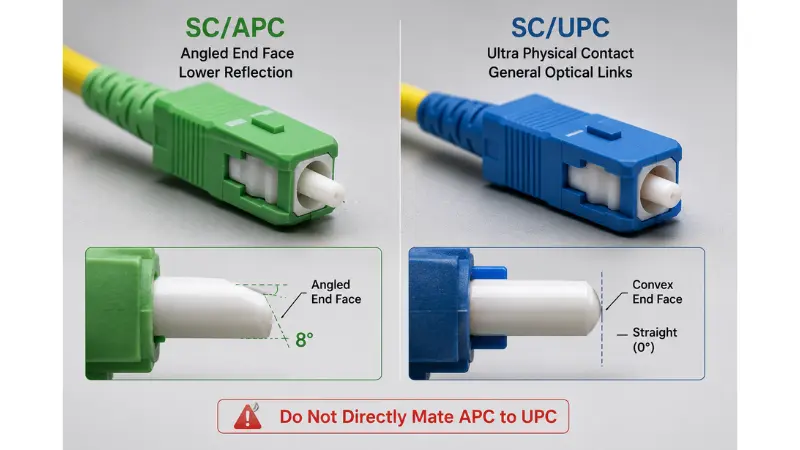

APC ve UPC
| Bağlayıcı | Tipik Renk | Uç-Yüz Geometrisi | Ortak Uygulama |
|---|---|---|---|
| APC | Yeşil | Açılı fiziksel temas | Düşük yansımanın önemli olduğu FTTH ve PON bağlantıları |
| UPC | Mavi | Ultra fiziksel temas | Genel veriler ve optik bağlantılar |
Renk kuralları yaygındır ancak tek tanımlama yöntemi olmamalıdır. Konektör işaretini ve özelliklerini onaylayın. APC ve UPC bağlayıcıları bir üretim bağlantısında doğrudan eşleştirilmemelidir; çünkü uç-yüz geometrileri eşleşmez, bu da ekleme kaybını ve yansımayı artırabilir.
Konektör Denetimi ve Temizliği
Birleştirmeden önce konnektörleri inceleyin ve temizleyin. Kullanılmayan bağlantı noktalarında toz kapakları bulundurun, yüksük uç yüzeylerine dokunmaktan kaçının ve hasarlı konektörleri değiştirin. Bilinmeyen bir kirletici maddeyi tekrar tekrar silmek yerine onaylanmış inceleme ve temizleme prosedürlerini izleyin. Ayrıntılı kılavuza bakınFiber optik konektörlerin güvenli bir şekilde temizlenmesi.
OTDR ve OLTS Kabul Testi
Yüklenicinin hangi cihazların, referans yöntemlerinin, dalga boylarının ve kayıtların gerekli olduğunu bilmesi için test kurulumdan önce tanımlanmalıdır. Fiber Optik Derneği'ninçevrimiçi fiber optik referans kılavuzukurulum, ekleme{0}}kayıp testi ve OTDR kullanımı hakkında daha geniş eğitim materyali sağlar.
| Yöntem | Amaç | En İyi Kullanım |
|---|---|---|
| Görsel inceleme | Yönlendirmeyi, sabitlemeyi, bükme kontrolünü ve konnektör durumunu kontrol eder | Temel işçilik incelemesi |
| VFL | Kısa bağlantılardaki kesintileri, ciddi bükülmeleri veya yönlendirme hatalarını tanımlamaya yardımcı olur | Saha sorunlarını giderme |
| OLTS | Optik kaybı-uçtan uca-önler | Tanımlanmış bir bağlantı-kaybı sınırına göre kabul |
| OTDR | Rota boyunca yansıtıcı ve{0}yansıtıcı olmayan etkinliklerin yerini belirler | Arıza konumu, olay analizi ve dokümantasyonu |
- Pratik bir kabul kaydı şunları içermelidir:
- kablo güzergahı ve kurulu uzunluk;
- fiber tipi ve kablo modeli;
- konektör tipi ve cilası;
- ekleme ve bağlantı yerleri;
- test dalga boyu ve referans yöntemi;
- ölçülen ekleme kaybı;
- Gerektiğinde OTDR izi;
- cihazın tanımlanması, kurulumcu ve test tarihi.
- Proje-düzeyindeki yetenekler ve dokümantasyon seçenekleri için şurayı inceleyin:fiber optik kablo testikaynaklar.
Yaygın FTTH Bağlantı Kablosu Arızaları ve Sorun Giderme
| Belirti | Olası Neden | Önerilen Kontrol |
|---|---|---|
| Yüksek ekleme kaybı | Kirli konnektör, zayıf bağlantı, keskin bükülme veya hasarlı fiber | Konektörleri inceleyin ve temizleyin, rotayı kontrol edin ve ekleme olaylarını test edin |
| Kararsız ONT sinyali | Aralıklı konnektör teması, bükülme veya uç yüzün hasar görmesi | Çiftleşmeyi doğrulayın, uç yüzleri inceleyin ve rota gerilimini kaldırın |
| Ani servis hatası | Fiber kopması, ezilmiş kablo veya konnektör hasarı | Etkinliği bulmak için VFL veya OTDR'yi kullanın |
| Yüksek yansıma | APC/UPC uyumsuzluğu, zayıf cila veya yüksük hasarı | Konektör tipini onaylayın ve arayüzü inceleyin |
| Dış mekan kılıfı yaşlanması | Yanlış malzeme, UV ışınlarına maruz kalma veya su girişi | Bölümü doğru derecelendirilmiş bir dış mekan kablosuyla değiştirin |
| Hava sarkması veya hareketi | Yanlış açıklık, gerginlik veya donanım | Anten tasarımını ve onaylanmış bağlantı parçalarını inceleyin |
| Zor bakım | Eksik etiketler, rota kayıtları veya test belgeleri | Etiketlemeyi güncelleyin ve{0}oluşturulmuş bir kayıt oluşturun |
Kablonun tamamını değiştirmeden önce görünür, düşük{0}riskli kontrollerle başlayın. Konektör kirliliği, sıkı depolama döngüleri ve zayıf gerilim giderme, abone-bağlantısı sorunlarının yaygın nedenleridir.
Tam-Yaşam Döngüsü Kontrol Listesi
Tasarım Aşaması
- İç mekan, dış mekan, hava veya kanal güzergah bölümlerini tanımlayın.
- Fiber tipini, konnektör cilasını ve ağ optik bütçesini belirtin.
- Bükülme, gerilme, ezilme, yangın, UV ve hava koşulları gerekliliklerini doğrulayın.
- Hizmet bolluğunu, kutu konumlarını ve kabul testlerini planlayın.
Tedarik Aşaması
- Kablo yapısını, fiber sayısını ve fiber standardını belirtin.
- Mukavemet elemanını, kılıf malzemesini ve konnektör tipini belirtin.
- Kablo veri sayfasını, test raporunu ve gerekli uyumluluk belgelerini isteyin.
- Uzunluk toleransını, paketlemeyi ve konektör korumasını onaylayın.
Kurulum Aşaması
- Çekmeden önce modeli doğrulayın.
- Bükülme yarıçapını, çekme yükünü ve bükülmeyi kontrol edin.
- Konektörleri koruyun ve gerilimi azaltın.
- Her iki ucu da etiketleyin ve rotayı belgeleyin.
Kabul Aşaması
- İşçiliği ve konektörün durumunu inceleyin.
- Belirtilen yöntemi kullanarak uçtan-uca-kaybı ölçün.
- Olay kayıtları veya arıza konumu gerektiğinde OTDR'yi kullanın.
- Test sonuçlarını mevcut-belgelerle birlikte saklayın.
İşletme ve Bakım Aşaması
- Temizlik ve denetim prosedürlerini sürdürün.
- Yetkisiz yeniden yönlendirmeyi veya sıkı geri çekilmeyi önleyin.
- Açıktaki dış ve hava bölümlerini periyodik olarak inceleyin.
- Yaygın onarım uzunlukları için uygun yedek düzenekleri saklayın.
B2B Tedarik Şartname Şablonu
| Öğe | Örnek Gereksinim |
|---|---|
| Ürün | FTTH saplama kablosu |
| Lif sayısı | 1 çekirdek, 2 çekirdek veya projeye-özel |
| Elyaf türü | G.657A2 tek-modlu fiber |
| Yapı | Düz, yuvarlak, kendini-destekleyen veya tonlanabilen |
| Güç elemanı | FRP, çelik tel, aramid iplik veya haberci |
| Kılıf | Belirtilen LSZH, PVC, PE veya HDPE yapısı |
| Bağlayıcı | SC/APC, SC/UPC, LC/APC, LC/UPC veya projeye-özel |
| Fesih | Toplu kablo, pigtail, sahada ekleme veya-önceden sonlandırılmış montaj |
| Uzunluk | Belirtilen toleransla standart veya özelleştirilmiş uzunluk |
| Başvuru | İç mekan, dış mekan, anten, kanal veya karma rota |
| Mekanik gereksinimler | Maksimum çekme yükü, ezilme direnci ve bükülme yarıçapı |
| Çevre gereksinimleri | Sıcaklık aralığı, UV dayanımı, nem ve alev performansı |
| Test | Gerekirse ekleme kaybı, geri dönüş kaybı, boyut kontrolleri ve OTDR izi |
| Dokümantasyon | Veri sayfası, test raporu, uygunluk sertifikası ve paketleme listesi |
Standart olmayan-yapılar, uzunluklar, kılıflar, baskı veya konektör yapılandırmaları için rota ve performans gereksinimlerinin tamamını şu adresten gönderin:özel fiber optik kabloyalnızca genel bir ürün adı belirtmek yerine hizmet.
Sıkça Sorulan Sorular
S: FTTH Bağlantı Kablosu Ne İçin Kullanılır?
C: Fiber erişim ağının son bölümünü ev, ofis, optik priz veya ONT'ye bağlar.
S: İç ve Dış Mekan Bağlantı Kabloları Arasındaki Fark Nedir?
C: İç mekan kablosu genellikle alev performansını, esnekliği ve kolay yönlendirmeyi vurgular. Dış mekan kablosu güneş ışığına, neme, sıcaklık değişimine ve mekanik yüke karşı uygun direnç gerektirir.
S: G.657A2 Her Zaman G.652D'den Daha mı İyidir?
C: Hayır. G.657A2 normalde daha iyi bükme performansı sağlar ancak doğru seçim güzergah geometrisine, kablo tasarımına, uyumluluğa, proje özelliklerine ve maliyete bağlıdır.
S: FRP'yi mi yoksa Çelik Tel'i mi Seçmeliyim?
C: FRP-metalik değildir ve elektriksel olarak yalıtkandır. Çelik tel, rekabetçi bir maliyetle güçlü çekme desteği sağlayabilir ancak iletkendir. Elemanı çekme dayanımına, rota koşullarına ve elektriksel-güvenlik gereksinimlerine göre seçin.
S: Önceden-Sonlandırılmış Kabloyu Ne Zaman Kullanmalıyım?
C: Kurulum hızı, tekrarlanabilir konnektör kalitesi ve hızlı onarımın öncelikli olduğu ve rota uzunluğunun doğru bir şekilde planlanabildiği durumlarda bunu kullanın.
S: APC ve UPC Konektörleri Birbirine Bağlanabilir mi?
C: Bir üretim bağlantısında doğrudan çiftleştirilmemelidirler. Uç-yüz geometrileri farklıdır ve bu da aşırı ekleme kaybı ve yansımaya neden olabilir.
S: Sıkı Sarma Neden Kaybı Artırabilir?
C: Küçük veya düzensiz bir bobin, makro-bükme veya mikro-bükme oluşturabilir. Optik yolda ortaya çıkan değişiklik zayıflamayı artırır. Gevşekliği kablonun belirtilen bükülme yarıçapında veya bunun üzerinde saklayın.
S: Kurulumdan Sonra Kablo Nasıl Test Edilmelidir?
C: En azından güzergahı ve bağlantı noktalarını inceleyin ve proje kabul planına göre bağlantıyı ölçün. OLTS genellikle-uçtan uca-kayıp için kullanılırken, OTDR olayların yerini tespit etmek ve belgelemek için kullanışlıdır.
Çözüm
FTTH saplama kablosu, izole edilmiş bir bileşen yerine tüm güzergahın bir parçası olarak seçilmelidir. Fiber tipi, kablo yapısı, sağlamlık elemanı, kılıf, konnektör cilası, kurulum yöntemi ve test planının tümü abone bağlantısının güvenilirliğini etkiler.
İç mekan rotaları için viraj kontrolüne, onaylı alev performansına, temiz sonlandırmaya ve düzenli gevşek depolamaya öncelik verin. Dış mekan ve hava yolları için UV direncini, hava koşullarına karşı korumayı, çekme dayanımını, donanım ve elektrik koşullarını doğrulayın. Hızlı dağıtım için, doğru şekilde belirlenmiş önceden-sonlandırılmış bir montaj, inceleme ve test ihtiyacını ortadan kaldırmadan saha çalışmasını azaltabilir.
Açık bir spesifikasyon, kontrollü kurulum ve belgelenmiş kabul testi, yalnızca birim fiyatına göre bir kablo seçmekten ziyade yaşam döngüsü maliyetini azaltmak için daha fazlasını yapacaktır.
