ADSS Kablo Kelepçeleri Ne Zaman Kullanılmalı?

ADSS kablo kelepçeleri üç ana faktöre göre kullanılır: yapılar arasındaki aralık uzunluğu, bağlantı noktalarındaki yön açısı ve kablo güzergahı konumu. Gergi kelepçeleri kabloları terminal direklerinde veya 25 dereceyi aşan açı değişikliklerinde sabitler, askı kelepçeleri orta açıklıktaki kabloları 25 derecenin altında açılarla düz hatlarda destekler ve alt kılavuz kelepçeleri kabloları direk tepelerinden bağlantı kutularına dikey olarak yönlendirir.

Seçim kritik hale gelir çünkü aşırı-sıkma kelepçeleri kabloyu ezebilir, iç fiberlerde mikro bükülmelere ve sinyal zayıflamasına neden olurken, yetersiz-şartname ise kablonun kaymasına ve ağ arızalarına yol açabilir. Her kelepçe tipinin ne zaman uygulandığını anlamak, fiber optik ağınızda hem mekanik stabilite hem de sinyal bütünlüğü sağlar.

ADSS Kablo Kelepçesi Kategorilerini Anlamak

ADSS donanımı, her biri belirli mekanik yükler ve kurulum geometrileri için tasarlanmış farklı işlevsel kategorilere ayrılır.

Gergi Kelepçeleri: Terminal ve Yön-Değişiklik Uygulamaları

Germe kelepçeleri, 60 dereceyi aşan dönüş açıları için terminal direkleri veya kuleler için tasarlanmıştır. Bu kelepçeler, kablo gerilimi arttıkça giderek daha sıkı kavrama sağlayan kama-şekilli veya cıvatalı tasarımlar kullanır.

Gergi kelepçelerini aşağıdaki durumlarda kullanın:

Kablo Tesisatı Terminalleri- Kablo akışının başladığı veya bittiği herhangi bir ADSS kurulumunun ilk ve son kutbunda. Gerilme kapasitesi 70 metreye kadar olan açıklıklar için 5-12 kN arasında değişirken, daha uzun açıklıklar 70-200 metre arasındaki açıklıklar için 10-20 kN kapasiteli kelepçeler gerektirir.

Keskin Yön Değişiklikleri- Dönüş açıları 60 dereceyi aştığında, yapısal takviye çubuklarına ve yüksük çatallara sahip gergi kelepçeleri, kablonun kaymasını önleyen güçlü bir tutuş sağlar. Kendiliğinden-kilitlenen kama mekanizması, rüzgar ve termal genleşmeden kaynaklanan dinamik yükleri telafi eder.

Yüksek-Gerilim Açıklıkları- Kablo ağırlığının ve çevresel yüklerin önemli mekanik stres oluşturduğu 100 metreyi aşan açıklıklar için. 15-20 kN değerindeki ağır hizmet tipi cıvatalı kelepçeler, özellikle buz birikmesine veya kuvvetli rüzgarlara eğilimli alanlarda, 100 metreden uzun açıklıklar için uygundur.

Kama-tipi gergi kelepçesi, 100 metreye kadar olan güzergahlar için-aletsiz kurulum olanağı sunarak kırsal telekomünikasyon ve son-mil FTTx dağıtımları için idealdir. Cıvatalı modeller nehir geçişleri, vadi açıklıkları ve kontrollü kavrama kuvvetinin hem kaymayı hem de ceket hasarını önlediği yüksek-rüzgar bölgeleri için hassas gerilim ayarı sağlar.

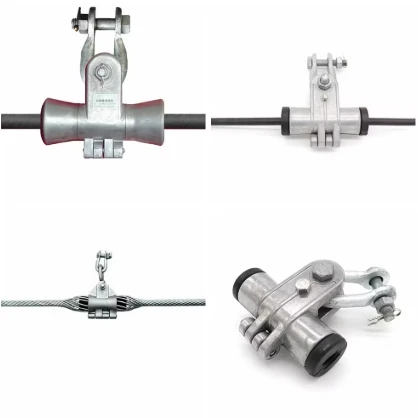

Süspansiyon Kelepçeleri: Orta-Aralık Destek Uygulamaları

Süspansiyon kelepçeleri, önceden oluşturulmuş çubuklar, elastomerik ekler ve döküm alüminyum kabuk gibi bileşenler de dahil olmak üzere, dönüş açısı 25 derecenin altında olan düz-hat direkleri veya kuleler için kullanılır. Kablo geçişlerini sonlandıran gergi kelepçelerinin aksine, askı kelepçeleri kablonun ağırlığını desteklerken termal genleşme için uzunlamasına harekete izin verir.

Şu senaryolarda askı kelepçelerini devreye alın:

Düz Koşularda Ara Kutuplar- Teğet kelepçe, yatay veya dikey değişim açısı 15 dereceden az olduğunda yalnızca 100 metreden kısa açıklıklarda kablo bağlantı donanımı olarak kullanılır. 50-100 metre direk aralığına sahip standart dağıtım ağları için, tekli askı kelepçeleri, kavramadan kaynaklanan gerilim yoğunlaşmasına neden olmadan kablo ağırlığını dağıtır.

Uzun-Açıklıklı Kurulumlar- Açıklığın 100 metreden fazla olması durumunda sıralı yapılar için-bir AGS süspansiyon kavraması kullanılacaktır. Projeniz nehirler, kanyonlar veya direk erişiminin sınırlı olduğu kırsal alanlar boyunca 200-600 metrelik açıklıklar içeriyorsa, iki paralel ünite arasındaki mekanik yükleri paylaşmak için 25 ila 60 derece arasındaki açılar için çift askı kelepçeleri önerilir.

Orta Açı Konumları- Kablo yolunun yatay veya dikey olarak 15-25 derece saptığı direklerde, zırh çubuğu takviyeli süspansiyon kelepçeleri, birleşik dikey yükü ve orta düzeyde yönsel çekmeyi karşılar. Önceden şekillendirilmiş zırh çubukları, gerilimi daha geniş bir kablo yüzey alanı boyunca dağıtarak kılıf aşınmasını önler ve 25 yıllık çalışma ömrünü uzatır.

Teğet kelepçe çeşidi, kısa-açıklıklı uygulamalar için özel olarak anılmayı hak ediyor. Bu hafif tasarım, dengesiz gerilim altında kontrollü kablo kaymasına izin vererek, eşit olmayan buz yüklemesi veya lokal rüzgar esintilerinin bitişik açıklıklar arasında geçici yük dengesizlikleri yarattığı durumlarda onu değerli kılar.

İndirme Kelepçeleri: Dikey Yönlendirme Uygulamaları

Alt bağlantı kelepçeleri, ADSS kablosunu yapının üst kısmından bağlantı kutusuna yönlendirmek, havai hattı toprak-seviyesi veya orta-kutup bağlantı muhafazalarına bağlayan dikey kablo bölümünü yönetmek için kullanılır.

Aşağıdaki durumlarda aşağı yönlü kelepçeleri uygulayın:

Direğe-Montajlı Ekleme- ADSS kablosunun anten açıklığından bağlantı kapağına geçtiği her konum, alt bağlantı desteği gerektirir. Kelepçeler kolayca takılır, uygun aralık sağlar ve kabloya zarar vermeden tutunma mukavemeti sağlar, kayma mukavemeti 100 pound'u aşar.

Kule Tesisatları- Kablonun bağlantı noktasından ekleme platformuna kadar metrelerce inmesi gereken kafes kulelerde ve çelik yapılarda. Çelik kule kılavuz kelepçeleri, kule ayağına karşı güvenli kablo konumlandırmasını korurken delme gereksinimlerini ortadan kaldırır.

Cephe Bağlantıları- Fiberden-ev-e-ADSS kablosunun yapıya girmeden önce binanın dış cephesine bağlandığı dağıtımlar. Aşağıya doğru uzanan kelepçe, rüzgarın neden olduğu ceketin ayrılmasını önlemek için bağlantı noktaları arasında minimum 1,2- metrelik mesafeyi korurken dikey kablo akışını sabitler.

Aralık kuralının önemli sonuçları vardır: 1,2 metreden daha az aralık, ceketin rüzgardan zarar görmesine neden olur ve potansiyel olarak beş yıl içinde sorun yaratır. Ahşap direklerde paslanmaz çelik kayış kelepçeleri kullanın; Beton direklerde ADSS uygulamaları için özel olarak tasarlanmış plastik takoz tasarımlarını belirtin.

Açıklık Uzunluğu Karar Çerçevesi

Mekanik yükler açıklık uzunluğunun karesiyle orantılı olduğundan, destek yapıları arasındaki açıklık mesafesi temel olarak kelepçe seçimini belirler.

Kısa Açıklıklar: 100 Metrenin Altı

30 metreden kısa açıklıklar için, 5-8 kN değerindeki kama-tipi kelepçeler yeterli desteği sağlar. Kentsel dağıtım ağları, yol kenarı tesisleri ve yerleşim alanları genellikle bu kategoriye girer.

Bu kısa açıklıklar boyunca ara kutuplarda, paslanmaz çelik direk kayışlarına sahip teğet ADSS askı kelepçeleri esas olarak 100 metre dahilindeki açıklık uzunlukları için kullanılır. Basit J-kanca veya kayış-montaj tasarımı, özel aletler gerektirmeden hızlı kurulum olanağı sunarak, yüksek yoğunluklu direk yapılandırmaları için-uygun maliyetli olmasını sağlar.

Kısa açıklıklardaki terminal konumları ve köşeler için, PA-1500 kama-tipi kelepçe, UV-stabilize polimer gövde yapısıyla 8 kN kapasite sunar. Bunun, beş yıllık çalışma periyotları boyunca kelepçe arızaları olmadan saatte 120 km'ye kadar rüzgarlara maruz kalan tarım arazisi konuşlandırmalarında etkili olduğu kanıtlanmıştır.

Orta Açıklıklar: 100-300 Metre

30-100 metrelik orta açıklıklar, 10-15 kN değerinde cıvatalı kelepçeler gerektirir. Bu aralık çoğu banliyö telekomünikasyon altyapısını, endüstriyel park ağlarını ve ikincil enerji hattı iletişimini kapsar.

Tek ceket tasarımlı ADSS-S fiber optik kablolar, 50m, 100m ve 200m'lik direk açıklığı uzunlukları ile orta-açıklıklı havai kurulumlarda yaygın olarak kullanılır. Süspansiyon donanımı, 200 metreye yaklaşan açıklıklar için zırh kavramalı süspansiyon kelepçeleriyle birlikte bu kablo özelliklerine uygun olmalıdır.

Bu açıklık aralığında çevresel yükleme daha belirgin hale gelir. Buz birikmesi, metre başına 5 kilograma kadar ağırlık ekler ve kablo sarkmasını önlemek için 10+ kN'lik yüksek çekme kapasitesine sahip kelepçeler gerektirir. Güvenli tutuşu korurken kablonun ezilmesini önlemek için kademeli basınç dağılımına sahip cıvatalı alüminyum alaşımlı kelepçeleri seçin.

Uzun Açıklıklar: 300-700 Metre

ADSS kabloları, destek kuleleri arasına 700 metreye kadar uzunlukların döşenmesine izin verecek kadar güçlü olacak şekilde tasarlanmıştır, ancak bu aşırı uzunluklar, özel donanım gerektirir.

Çift kılıf konfigürasyonlu ADSS-D fiber optik kablolar, 100 m, 200 m, 300 m, 400 m, 500 m, 600 m ve hatta 700 m dahil olmak üzere kutup açıklığı uzunlukları sunar ve 15-20 kN değerinde ağır hizmet tipi gergi kelepçeleriyle eşleştirilir. Çift ceket, çevresel streslere karşı gelişmiş koruma sağlarken, güçlendirilmiş aramid iplik mukavemeti elemanları önemli mekanik yükleri taşır.

Uzun açıklıklarda süspansiyon desteği için, önceden oluşturulmuş çift süspansiyon kelepçeleri, uzun açıklık uzunluklarında ADSS kablosunu ve düz kuleleri bağlamak üzere tasarlanmıştır; destek noktalarındaki statik gerilimi azaltır ve-titreşim önleme yeteneğini artırır. Paralel ikili-birim konfigürasyonu kablo yükünü paylaşarak, aksi takdirde kılıf aşınmasını hızlandıracak gerilim konsantrasyonunu azaltır.

Nehir geçişleri, kanyon açıklıkları ve dağ kurulumları bu konfigürasyondan yararlanmaktadır. Bir telekomünikasyon şirketi, rüzgarlı bir kıyı geçidi boyunca 400 metrelik bir açıklığa çift askı kelepçesini başarıyla yerleştirdi ve fırtına mevsimlerinde 140 km/saat'e ulaşan sürekli rüzgar hızlarına rağmen %99,9 çalışma süresini korudu.

Açısal Konum Gereksinimleri

Her bağlantı noktasındaki yön açısı, kelepçenin saf dikey yüke mi yoksa birleşik dikey-yatay kuvvetlere mi direnmesi gerektiğini belirler.

Düz-Çizgi Konumları (0-15 Derece)

Teğet kelepçeler yalnızca yatay veya dikey değişim açısı 15 dereceden az olduğunda 100 metreden az açıklıklarda kullanılır. Bu konumlar, minimum yanal kuvvetle, öncelikle kablo ağırlığından kaynaklanan dikey yüklemeye maruz kalır.

Teğet tasarım, asimetrik yükleme koşulları altında kontrollü kaymaya izin verir. Bu, bir açıklığın komşusuna göre önemli ölçüde daha fazla buz taşıyabileceği buz birikmesi olayları sırasında değerli hale gelir. Bu dengesizliği bağlantı noktasında kırma kuvveti olarak iletmek yerine, teğet kelepçe dikey desteği korurken sınırlı kablo hareketine izin verir.

Zırh çubukları olmayan standart süspansiyon kelepçeleri, 15 derecenin altındaki çoğu düz-çizgi konumu için yeterlidir. Elastomerik parça kabloyu titreşime karşı tamponlarken, alüminyum alaşımlı mahfaza yükü direk braketi bağlantısı aracılığıyla dağıtır.

Orta Açılar (15-25 Derece)

Bu geçiş bölgesi, geliştirilmiş yanal desteğe sahip süspansiyon kelepçeleri gerektirir. Askı kelepçeleri, dönüş açıları 25 derecenin altında olan düz-hat direkleri veya kuleler için kullanılır, ancak 25 derecelik eşiğe yaklaşmak, zırh çubuğu takviyesi gerektirir.

Bu konumlarda süspansiyon kelepçesinin her iki tarafına önceden oluşturulmuş zırh çubukları takın. Helisel çubuk konfigürasyonu kablo kılıfının etrafını sararak yük dağıtım bölgesini genişletir ve kılıfın zamanından önce bozulmasına neden olan noktasal-yüklenmeyi önler. Saha verileri, zırh çubuklarının, korumasız kurulumlara kıyasla açılı konumlarda ceket aşınmasını %60-70 oranında azalttığını göstermektedir.

15-25 derecelik açılarla 150 metreyi aşan açıklıklar için, açı ikili üniteler için tipik 25-60 derece aralığına ulaşmamış olsa bile çift askılı kelepçelere yükseltme yapmayı düşünün. Birleşik yanal ve dikey kuvvetler ilave destek kapasitesini haklı çıkarmaktadır.

Keskin Açılar (25-60 Derece)

25 ila 60 derece arasındaki açılar için çift askı kelepçesi tavsiye edilir. İki paralel askı ünitesi hem dikey kablo ağırlığını hem de yanal yön kuvvetini paylaşarak tek bir bağlantı noktasının aşırı yüklenmesini önler.

Bu yapılandırma en yaygın olarak şurada görünür:

Yükseklik değişikliklerinin yatay yön değişiklikleriyle birleştiği vadi geçişleri

Kablonun arazi hatlarını takip ettiği dağ sırtlarındaki kule konumları

Binaların ve engellerin etrafından dolaşan kentsel kurulumlar

Çift konfigürasyondaki her bir süspansiyon ünitesi, hesaplanan toplam yükün en az %60'ı kadar derecelendirilmeli ve bir ünitenin zamanla kısmi arıza veya kavrama gücünde azalma yaşaması durumunda yedeklilik sağlanmalıdır.

Ekstrem Açılar (60 Derecenin Üzeri)

Yatay veya dikey olarak 25 derece veya daha büyük açı değişikliklerinde iki gergi kavraması kullanılır, ancak açılar 60 dereceyi aştığında kurulum etkin bir şekilde bir terminal noktasında buluşan iki ayrı kablo hattı oluşturur.

Köşe direğine yaklaşan her iki kablo ucunda gergi kelepçeleri kullanın; direğin ikili{0}terminal konumu görevi görmesini sağlayın. Bu, aşırı yanal kuvvetin tek bir kelepçede ezilme basıncına veya kaymaya dönüşmesini önler. Gergi kelepçelerinin kendinden-kilitlenen kama tasarımı, ceket bütünlüğünü korurken yönlü çekme kuvvetini yönetir.

Bazı kurulumcular, donanım maliyetlerini azaltmak için süspansiyon kelepçelerini 60 dereceyi aşan açılarda hizmete sokmaya çalışır. Bu, üç-katlı bir sorun yaratır: ceketin daha hızlı aşınması, eşit olmayan basınç dağılımı nedeniyle fiberin mikro bükülme riskinin artması ve sürekli yük altında potansiyel kelepçe kayması. Askı ve gergi kelepçeleri arasındaki 15-30 dolarlık maliyet farkı, 800-1.200 dolarlık acil onarım ve servis kesintisi maliyeti karşısında anlamsız hale geliyor.

Kurulum Pozisyonu Uygulamaları

Kelepçenin kablo yolu boyunca konumu, hangi tipin mekanik gereksinimleri etkili bir şekilde karşıladığını belirler.

Terminal Pozisyonları

Her ADSS kurulumunda kablo akışının başladığı ve bittiği iki terminal noktası bulunur. Yapılara tutturmak için kablo uzunluğunun her iki ucuna bir gergi kavraması yerleştirilmiştir.

Terminal kelepçeleri, kablonun tam gerilim yüküne kaymadan dayanmalıdır. Buz yüküne maruz kalan bir bölgede 12 mm ADSS kabloyla 500 metrelik bir açıklık için terminal kelepçesi, aşırı hava olayları sırasında 12-15 kN'ye ulaşan tepe yükleriyle birlikte 8-10 kN'lik sürekli yükler görebilir.

Gergi kelepçelerindeki kama mekanizması, gerilim arttıkça kademeli kavrama artışı sağlar. Statik koşullar altında kama ceket üzerinde orta düzeyde baskı sağlar. Rüzgar veya buz birikmesi aniden kablo gerginliğini arttırdığında, kama otomatik olarak sıkılaşarak kaymayı önlerken kademeli basınç ceketin ezilmesini önler.

Bina giriş noktaları belirli bir terminal uygulamasını temsil eder. Fiber-ve-evlere-bağlantılar için, cephe-gergi kelepçesi cıvatalarını doğrudan dış duvarlara monte ederek direk braketlerine olan ihtiyacı ortadan kaldırır. Kurulum stresini ve polimer kılıfın uzun süreli-süreli akmasını hesaba katmak için beklenen çalışma geriliminin iki katı değerinde kelepçeler seçin.

Orta Destek Noktaları

Askı kelepçeleri, kabloyu ara noktalarda desteklerken, termal genleşme ve rüzgar salınımı için hafif harekete izin verir ve esas olarak 100-200 metreye kadar kısa ve orta açıklıklarda hizmet verir.

Bu konumlar, düz hatlı kurulumlarda saf dikey yüklemeye maruz kalır-. Kablonun açıklıklar arasındaki katener sarkması, her bir ara kutupta aşağı doğru bir kuvvet oluşturur ve bu kuvvet, süspansiyon kelepçesi, montaj braketi aracılığıyla direğe aktarılır.

Termal genleşme ara konumlarda özel gereksinimler yaratır. ADSS kabloları -40 dereceden +70 dereceye kadar sıcaklık değişimlerinde genişler ve büzülür. 200 metrelik bir açıklıkta bu sıcaklık aralığında 80-120 mm uzunluk değişimi yaşanabilir. Askı kelepçesinin tasarımı, kaplamayı aşındıran sürtünme noktaları oluşturmadan veya bağlamadan bu uzunlamasına kablo hareketine uyum sağlamalıdır.

200 metreyi aşan açıklıklardaki ara konumlar için çift askı kelepçeleri ekstra stabilite sağlar ve ADSS kablosundaki bükülme gerilimini azaltarak yüksek gerilimli, rüzgarlı veya buzlu bölgelerde daha iyi performans sunar.

Yön Değişim Noktaları

Köşeler ve açı konumları, hem açı büyüklüğünün hem de açıklık uzunluğunun değerlendirilmesini gerektirir. Her iki tarafta 50 metrelik açıklığa sahip 30 derecelik bir köşe, 200 metrelik açıklığa sahip 30 derecelik bir köşeden temelde farklı bir yüke sahiptir.

Yapılar aynı hizadaysa ancak dikey farkı 20 dereceden fazlaysa{0}, kabloyu yapı boyunca dağıtmak için gergi kulpları kullanılacaktır. Yatay açılarla birleşen dikey açılar, süspansiyon kelepçelerinin güvenli bir şekilde kaldıramayacağı üç-boyutlu yük oluşturur.

Süspansiyon kelepçelerinin uygun kaldığı orta dereceli açılar için zırh çubuğu montaj tekniği kritik hale gelir. Önceden oluşturulmuş çubukları, askı kelepçesi konumundan başlayarak, kablo boyunca her yönde en az 600 mm uzatarak sarın. Bu, yön kuvvetlerini daha geniş bir kablo yüzey alanı boyunca dağıtan güçlendirilmiş bir bölge oluşturarak kılıf çatlamasına ve fiber gerilimine neden olan noktasal yüklemeyi önler.

Çevre Koşullarına Göre ADSS Kablo Kelepçelerinin Seçimi

Yerel iklim ve kurulum ortamı, temel açıklık ve açı hesaplamalarının ötesinde kelepçe seçimini önemli ölçüde etkiler.

Yüksek-Rüzgar Bölgeleri

Fırtınaya yatkın bölgelerde saatte 160 km'ye varan şiddetli rüzgarlar-yanal gerilim oluşturur; ADSS kablo kelepçeleri kaymadan tutuşu korumalıdır. Kıyı bölgeleri, dağ geçitleri ve açık ovalar, ADSS kablolarında rüzgâr titreşimi oluşturan sürekli yüksek rüzgarlara maruz kalır.

5-40 Hz'deki rüzgâr titreşimi, 80 metrenin üzerindeki açıklıklarda kabloyu 12-18 ay içinde risk altında bırakır. Spiral titreşim sönümleyiciler salınımın kendisini ele alırken, kelepçe seçiminin dinamik yüklemeyi hesaba katması gerekir.

Rüzgar bölgelerinde süspansiyon kelepçelerini bir sonraki yük sınıfına yükseltin. Hesaplamalar 10 kN'lik bir kelepçenin yeterli olduğunu gösteriyorsa bunun yerine 15 kN'lik birimleri belirtin. Ek kapasite, kaymaya veya kılıf hasarına yol açmadan titreşimin- neden olduğu en yüksek yükleri emer. Bu, hizmet alanı verilerine göre rüzgarla ilgili arızaların %90'ını önleyen %15-20 donanım maliyeti artışını temsil eder.

Çift süspansiyon kelepçeleri, tekli ünitelere kıyasla doğal titreşim sönümlemesi sağlar. İki paralel kelepçe, titreşim aktarımında hafif faz farklılıkları yaratarak bağlantı noktasındaki salınımın genliğini azaltır. Rüzgarın yüksek- olduğu bölgelerde 150 metreyi aşan açıklıklar için çift süspansiyon isteğe bağlı olmaktan çıkıp standart hale geliyor.

Buz ve Kar Yükleme

Birikmiş buz, ağırlığı 5 kg/m'ye kadar artırır; 10+ kN'lik yüksek çekme kapasitesine sahip kelepçeler kablonun sarkmasını önler. 10 mm radyal buz kalınlığını biriken 200-metrelik bir açıklık, yaklaşık 1.000 kg ağırlık ekler; bu da küçük bir arabanın kablodan asılmasına eşdeğerdir.

Buz yüklemesi iki farklı zorluk yaratır. İlk olarak, statik ağırlık artışı, yeterli kapasite boşluğuna sahip kelepçeler gerektirir. Coğrafi bölgeniz için maksimum buz yükünü hesaplayın ve toplam kablo ağırlığı artı maksimum buz ağırlığının %150'sine eşit kelepçeler belirtin. %50'lik güvenlik marjı, tekdüze olmayan buz-dağılımı ve ani buz dökülme olaylarını hesaba katar.

İkincisi, bitişik açıklıklar arasında asimetrik buz birikmesi önemli yük dengesizlikleri yaratabilir. Rüzgar, bitişikteki açıklığı açık tutarken, bir açıklık ağır buz taşıyabilir ve buz- yüklü tarafa doğru çeken bir diferansiyel gerilim yaratır. Terminal konumlarındaki gergi kelepçeleri bu çekme kuvvetine kaymadan karşı koymalıdır. Ara konumlarda, kablo kılıfına zarar verebilecek bağlanmalar oluşturmak yerine, teğet kelepçelerin sınırlı kontrollü kayma yoluyla gerilimi eşitlemesine izin verin.

Kuzey iklim kuruluşları,-belirtilenlerden daha az sayıda kelepçenin kış kesintilerinin %40'ına katkıda bulunduğunu bildirmektedir. Yeterli ve marjinal donanım arasındaki maliyet farkı direk başına 8-12 ABD dolarına ulaşırken, buz olayları sırasındaki acil onarımların maliyeti, mürettebatın seferber edilmesi ve kamyonetin konuşlandırılması dahil olmak üzere konum başına 400-600 ABD dolarıdır.

Kıyı ve{0}Yüksek Nemli Ortamlar

Tuz sisi ve sürekli nem, metalik kelepçe bileşenlerinin korozyonunu hızlandırır. Kıyı bölgeleri için 316 paslanmaz çelik donanım, tuz korozyonuna standart 304 paslanmaz veya galvanizli çelik bileşenlerden daha iyi direnç gösterir.

Polimer kelepçe gövdeleri deniz ortamlarında avantajlar sunar ancak karbon siyahı katkı maddeleri veya diğer koruyucu bileşikler aracılığıyla UV stabilizasyonunu sağlar. Yansıtıcı tuz kristalleriyle birleşen kıyı güneş ışığı yoğunluğu, UV bozulmasını hızlandırır. Açık havada güneş ışığına üç yıl maruz kaldıktan ve ambalajı açıldıktan sonra polimer kelepçelerde darbe dayanımında %30 azalma görülür.

Denizcilik- sınıfı kelepçeleri şununla belirtin:

316 paslanmaz çelik cıvata, somun ve braket

Belgelenmiş dış mekan maruz kalma derecelerine sahip UV-stabilize edilmiş polimer gövdeler

Standart neopren yerine EPDM kauçuk ekler (EPDM ozon bozulmasına karşı dayanıklıdır)

Çukurlaşma korozyonunu önlemek için alüminyum alaşımlı bileşenler üzerinde uyumlu kaplama

Karayipli bir telekomünikasyon sağlayıcısı, yıllık %15'lik donanım değiştirme oranları elde ettikten sonra kıyıdaki ADSS ağını denizcilik sınıfı kelepçelerle yeniledi{0}. Beş yıllık tuz sisine maruz kaldıktan sonra kelepçelerin tutuş gücünü ve görünümünü korumasıyla birlikte, -yenileme sonrası değiştirme oranları %2'ye düştü.

Yüksek-Voltaj Yakınlığı

Yüksek gerilim elektrik hatlarının- yakınındaki ADSS kurulumları, mekanik yüklerin yanı sıra elektrik stresiyle de karşı karşıya kalır. Yüksek UV'ye maruz kalma durumunda, karbon siyahı katkı maddeleri gibi UV stabilizatörlerine sahip polimer kelepçeler çalışma ömrünü uzatır, ancak elektrik alanı stresi ek değerlendirme gerektirir.

ADSS fiber-optik kablolar, yüksek gerilim iletim hatlarına yanlış şekilde kurulduğunda, beklenmedik arızalar bu yüksek-hızlı ve yüksek-kapasiteli iletişim kanallarına zarar verebilir. Sorun kablo iletkenliği değil-ADSS kablolarının metal içermemesi-daha ziyade yüzey takibi ve kuru-bant arklanmasıdır.

Bağlantı noktalarında elektrik alanı kelepçe konumunda yoğunlaşır. Anti-korona halkaları, fiber optik kablo ve önceden oluşturulmuş bağlantı parçaları yüksek elektrik alanı alanına yerleştirildiğinden, çoğunlukla 220kV ve üzeri iletim hatlarında ve aynı kule üzerine dikilen ADSS fiber optik kablolarda kullanılır.

69-138 kV hatların yakınındaki kurulumlar için standart-iletken olmayan kelepçeler yeterlidir. 138-230 kV'ta, yola dayanıklı dış kılıf malzemelerini belirtin ve kelepçe montaj donanımını topraklamayı düşünün. 230 kV'nin üzerinde, askı noktalarında korona halkaları gereklidir ve kablo ile topraklanmış yapılar arasında uzatılmış kaçak mesafeleri olan yüksek gerilim ortamları için özel olarak tasarlanmış kelepçeler kullanın.

Özel Uygulama Senaryoları

Belirli kurulum türleri, standart açıklık-açı-ortam yönergelerinden sapan kelepçe yapılandırmaları gerektirir.

Eve Kadar Fiber (FTTH) Son-Mil Bağlantıları

FTTH son-mil bağlantılarında, binanın dış cephesine cıvatalamak için düz tabanlı ve delikli cephe-montaj kelepçeleri kullanılır. Bu kurulumlar genellikle kablo bina geometrisinde gezinirken sık sık yön değişiklikleriyle 50 metrenin altındaki kısa açıklıkları içerir.

Bina duvarlarındaki terminal konumları için 5-8 kN değerinde kompakt gergi kelepçeleri kullanın. Kama tipi PA-1200 veya benzeri modeller, mimari özelliklere veya yaya açıklıklarına müdahale etmeyen alçak profili korurken yeterli kapasite sağlar.

Binalar ve direkler arasındaki hava açıklıkları için J-kancalı askı kelepçeleri, kalıcı direk montaj donanımı gerekmeden hızlı kurulum sunar. Kanca tasarımı, yeni kutup delikleri açmaya gerek kalmadan gelecekteki kablo eklemelerine veya yer değiştirmelerine olanak tanıyarak konut fiber dağıtımlarının dinamik doğasını destekler.

Bina giriş noktaları özel dikkat gerektirir. Kablolar binanın dış cephesine girdiğinde-LSZH-uyumlu eklentilere sahip cephe montaj kelepçeleri kullanın-düşük-sıfır duman-halojen spesifikasyonu konut yapılarında yangın güvenliği açısından kritik hale gelir. Kablonun dış ortamdan iç ortama geçtiği yerlerde gerilim yoğunlaşmasını önlemek için kelepçeleri bina giriş noktasından en az 300 mm uzağa monte edin.

Kırsal ve Uzak Alan Dağıtımları

Genişletilmiş direk aralığı, arazi kısıtlamaları ve altyapı sınırlamaları nedeniyle sıklıkla 150 metreyi aşan açıklıklarla kırsal kurulumları karakterize eder. Bir örnek olay çalışması, 8 kN kapasiteli ve UV stabilizasyonlu polimer gövdeli kama-tipi PA-1500 kelepçenin, 50 km'lik bir tarım arazisi ağı boyunca yıllık 120 km/saat'e varan rüzgar hızlarına rağmen beş yıl boyunca sıfır kelepçe arızasını koruduğunu gösterdi.

Ancak daha uzun kırsal alanlar daha sağlam donanım gerektirir. Tarım alanlarında yaygın olan 200-400 metrelik geçişler için, 15-20 kN dereceli cıvatalı alüminyum germe kelepçeleriyle eşleştirilmiş çift ceketli ADSS kablosunu belirtin. Cıvatalı tasarım, çalışmanın ilk yılında kablo gerginliğini telafi etmek için saha gerilimi ayarına olanak tanır.

Uzun kırsal açıklıklardaki ara konumlarda, çift askılı kelepçeler istisna olmaktan ziyade standart uygulama haline gelir. Azaltılmış kutup yoğunluğu, her bir askı noktasının daha büyük mutlak yük taşıdığı anlamına gelir ve paralel ikili-ünite konfigürasyonu, uzak konumlardaki onarımlar için uzatılmış yanıt süreleri göz önüne alındığında değerli olan yedeklilik sağlar.

Nehir ve Vadi Geçişleri

Uzun-açıklıklı geçişler benzersiz zorluklar doğurur: desteklenmeyen kablo uzunluğunun uzatılması, vadiler boyunca yönlendirilen şiddetli rüzgar potansiyeli ve bakım için zor erişim. 10-20 kN kapasiteli cıvatalı kelepçeler, 70-200 metrelik açıklıklar için uygundur; nehir veya vadi geçişleri ve yüksek rüzgarlı bölgeler gibi uzun açıklıklı geçişler için en iyisidir.

Bu geçişleri her iki ucunda da gergi kelepçeleri olacak şekilde tasarlayın-, yaklaşan açıklıklarda normalde askı kelepçeleri kullanılsa bile. Uzun-aralık bölümü, bir geçiş olarak devam etmek yerine her bir kümede sonlanması gereken bağımsız bir mekanik üniteyi etkili bir şekilde-oluşturur.

Uç-germe kelepçelerinin her iki yanında en az 1 metre uzanan zırh çubukları kullanın. Genişletilmiş takviye bölgesi, hafif orta-açıklıklı kablonun sabit terminal noktasıyla buluştuğu yerde gerilim yoğunlaşmasını önler. Bu takviye olmadan kablo, sıfır kısıtlamadan tam gerilim kısıtlamasına keskin bir geçiş yaşar ve ceket yorulmasını hızlandıran mekanik bir gerilim yükseltici oluşturur.

400 metreyi aşan geçişler için, arazi izin veriyorsa orta-açıklıklı bir kuleden ara destek almayı düşünün. Bu, son derece uzun bir açıklığı iki yönetilebilir açıklığa dönüştürerek sarkmayı azaltır, rüzgar stabilitesini artırır ve gelecekteki bakım erişimini kolaylaştırır. Orta-açıklık desteği mümkün değilse, desteklenmeyen uzatılmış ağırlığı taşımak için maksimum aramid iplik takviyesine sahip çift-kılıflı ADSS kablosunu belirtin.

Yeraltından-Havadan-Geçiş Noktaları

ADSS kablosunun havadan geçişe başlamak için yer altı kanalından çıktığı yerde, geçiş noktası özel donanım gerektirir. Standart direk-montajlı gergi kelepçeleri, dikey kanaldan yatay hava akışına kadar 90 derecelik eğime uyum sağlamaz.

Aşağıdakilerden oluşan bir geçiş düzeneği kullanın:

Yer seviyesinden 2-3 metre yüksekte uzanan J-şeklindeki boru yükselticisi

Bükülme noktasında yarıçap kontrol mandreli (minimum 20× kablo çapı)

Gergi kelepçesi viraj çıkış noktasının 1 metre yukarısına monte edilmiştir

Dikey yükseltici bölüm boyunca 0,4 metre aralıklarla alt kıskaçlar

Aşağı giden kelepçeler, termal genleşme-büzülme döngüleri sırasında kablonun kanal kenarına sürtünmesini önler. Dirseğin üzerindeki gergi kelepçesi, hava açıklığının mekanik geriliminin, kablonun uzunlamasına kuvvetlere direnmek için yeterli desteğin bulunmadığı kanal bölümüne aktarılmasını yalıtır.

Gelecekteki bakım ekipleri için bu geçiş noktalarını açıkça işaretleyin. Yeraltından-havaya-bağlantı noktası, uygunsuz onarımların (kelepçe konumlarını ayarlamadan ek kablo çekmek gibi) aylar sonra kademeli sinyal bozulması olarak ortaya çıkan hasarlara yol açabileceği hassas bir konumu temsil eder.

Yaygın ADSS Kablo Kelepçesi Seçimi Hataları

Hangi kelepçelerin kullanılacağını anlamak, yanlış seçimden kaynaklanan arıza modlarının tanınmasını gerektirir.

Yüksek-Açılı Konumlarda Askı Kelepçelerinin Kullanılması

En sık karşılaşılan hata, askı kelepçesi uygulamalarının 25 derecelik açı sınırının ötesine uzatılmasıdır. Montajcılar, askı kelepçelerinin gergi kelepçelerinden 8-12 $ daha ucuza mal olduğunu gözlemliyor ve 30-40 derecelik köşelerde askı donanımını kullanarak tasarruf etmeye çalışıyorlar.

Bu, 6-18 ay boyunca artan ceket hasarı oluşturur. Süspansiyon kelepçesinin elastomerik ek parçası, saf dikey yükleme altında basıncı oldukça iyi bir şekilde dağıtır, ancak birleşik dikey-yanal kuvvetler, basıncı ek parçanın yana bakan tarafında yoğunlaştırır. Bu asimetrik yükleme, ceketin dış katmanını aşındırarak, alttaki aramid iplik mukavemet elemanlarını bozan nem girişine izin verir.

Saha gözlemleri, 35-derecelik açılardaki askı kelepçelerinin ilk yıl içinde gözle görülür kılıf deformasyonu sergilediğini ve 18-24 ayda ceketin tamamen nüfuz ettiğini göstermektedir. Ortaya çıkan kablo arızası, yeniden fesih gerektirir; bu da mürettebat süresi ve kamyonet dahil 400-600 $'a mal olur; bu da başlangıçtaki donanım tasarrufunun yirmi katıdır.

Askı kelepçelerini yalnızca belirtilen açı sınırları dahilinde kullanın. Saha koşulları gerçek açı konusunda belirsizlik yarattığında, belirtilen donanımın altında-olarak erken arızalanma riskine girmek yerine gergi kelepçeleri kullanmaya yönelin.

Açıklık Uzunluğu için Yetersiz Yük Değeri

Maksimum çalışma gerilimi, ağırlığın açıklığın karesiyle çarpımının sekiz çarpı sarkmaya bölünmesine eşittir; %50 güvenlik faktörü sağlayarak MWT 25 kN'yi aşarsa 70 kN kelepçe setini belirtin. Ancak montajcılar, her açıklık için yükü ayrı ayrı hesaplamak yerine sıklıkla bir proje içindeki tüm açıklıklara tek bir kelepçe derecesi uygular.

12 mm'lik ADSS kablosuyla 100 metrelik bir açıklık, statik koşullar altında yalnızca 10 kN'lik bir kelepçe gerektirebilir, ancak 180 metrelik bir açıklıktaki aynı kablo 15-18 kN kapasiteye ihtiyaç duyar. Her iki açıklık uzunluğu boyunca 10 kN'lik kelepçenin kullanılması direk başına 15 $ tasarruf sağlar, ancak buz veya rüzgar olayları sırasında daha uzun açıklıklarda %60 oranında kayma veya kılıf hasarı riski oluşturur.

Özellikle açıklık uzunlukları aynı rota içinde önemli ölçüde değiştiğinde, her bir açıklığa ilişkin mekanik yükleri ayrı ayrı hesaplayın. Kablo üreticilerinin yazılım araçları hızlı hesaplamalar sağlar veya buz, rüzgar ve eskime etkilerini hesaba katmak için muhafazakar güvenlik faktörleriyle birlikte maksimum çalışma gerilimi formülünü kullanır.

Çevre İçin Yanlış Kelepçe Malzemesi

Kıyı ortamlarında standart galvanizli çelik kelepçelerin belirtilmesi diğer bir yaygın hatayı temsil etmektedir. Tuz sisi çinko kaplamaya 2-3 yıl içinde nüfuz eder ve bundan sonra pas oluşumu önemli ölçüde hızlanır. Aşınmış kelepçe kavrama gücünü kaybeder ve kısmen sıkışabilir, bu da ADSS kurulumlarının gerektirdiği termal genleşme uyumunu engeller.

Kıyı bölgeleri için 316 paslanmaz çelik donanım, 20+ yıllık çalışma süreleri boyunca mekanik özelliklerini korurken tuz korozyonuna karşı dayanıklıdır. Malzeme maliyeti primi, galvanizli çeliğe kıyasla yaklaşık %40'tır, ancak korozyona- bağlı değiştirmelerin %95'ini ortadan kaldırır.

Benzer şekilde, yüksek-güneşli ortamlar için yetersiz UV stabilizasyonuna sahip kelepçelerin seçilmesi, polimerin zamanından önce bozulmasına neden olur. UV-stabilize edilmiş kelepçeler, -40 dereceden +70 dereceye kadar sıcaklık dalgalanmalarında çatlamaya veya bükülmeye karşı dayanıklıdır. Stabilize edilmemiş polimer kelepçeler, 3-4 yıl güneşe maruz kaldıktan sonra kırılgan hale gelir ve yapısal çatlamaya kadar ilerleyen görünür yüzey çatlamaları ortaya çıkar.

Yalnızca başlangıç ​​maliyetine göre seçim yapmak yerine kelepçe malzemelerini yerel çevre koşullarıyla eşleştirin. Erken değiştirme maliyetleri de hesaba katıldığında, "en ucuz" kelepçe genellikle kurulum ömrü boyunca en pahalı kelepçe haline gelir.

Kritik Noktalarda Zırh Çubuklarının Atlanması

Zırh çubuğunun kurulumu, kelepçe konumu başına-yaklaşık 3-5 dakika kadar ek süre gerektirir ve birçok kurulum ekibi, programı sürdürmek için bu adımı atlar. Ancak zırh çubukları, aşınma ve titreşim yorgunluğuna karşı koruma sağlamak için kablonun yükünü daha geniş bir alana yayarak zorlu çevre koşullarında kablonun ömrünü uzatır.

Zırh çubuklarının kritik hale geldiği yerler şunları içerir:

150 metreyi aşan açıklıklardaki tüm askı kelepçeleri

Açıları 20-25 dereceye yaklaşan herhangi bir konum

Rüzgar veya trafik nedeniyle yüksek titreşime maruz kalan yerler

Kablonun diğer şebeke hatlarından geçtiği konumlar

Zırh çubuğunun sarmal tasarımı, kabloyu kelepçenin her iki tarafında 400-600 mm boyunca sararak gerilimi dağıtan güçlendirilmiş bir bölge oluşturur. Bu takviye olmadan, kablo kılıfı kelepçe kenarlarında yoğun bir bükülmeye maruz kalır ve 25+ yıllık tasarım ömrüne ulaşmak yerine 3-5 yıl içinde arızalanan yorulma noktaları oluşturur.

Set başına 12-18 ABD doları tutarındaki zırh çubukları, büyük arıza türlerini önleyen küçük bir artan maliyeti temsil eder. Kurulum süresi %10'un altında artar, ancak kullanım ömrünün %80-120 oranında uzatılması, herhangi bir kritik açıklık veya yüksek stresli konum için yatırımı haklı çıkarır.

Kurulum Entegrasyon Gereksinimleri

Etkili kelepçe uygulaması, farklı kelepçe türlerinin tüm kurulum rotasında birlikte nasıl çalıştığının anlaşılmasını gerektirir.

Çoklu Kelepçe Tiplerinin Koordinasyonu

Tipik bir ADSS kurulumu, rota boyunca farklı konumlarda üç kelepçe tipinin ({0}}gerginlik, süspansiyon ve aşağıya doğru-tümünü içerir. Her kelepçe konumundaki mekanik davranış, bitişik açıklıkları etkileyerek izole bağlantı noktaları yerine entegre bir sistem oluşturur.

Kurulum tasarımına terminal noktalarından başlayın ve rotanın merkezine doğru ilerleyin. Her iki uçtaki gergi kelepçeleri, ara açıklıklar boyunca yayılan taban hattı kablo gerilimini oluşturur. Kapasiteyi maksimum açıklık uzunluğu artı %50 güvenlik payına göre seçerek önce bu kelepçeleri belirtin.

Terminallerden içeriye doğru ilerleyerek, bağlantı erişimi için alt kelepçelerin gerekli olduğu konumları belirleyin. Bunlar genellikle uzun mesafeli rotalarda her 2-3 km'de bir veya dağıtım ağlarında her 8-12 kutupta meydana gelir. Aşağıya doğru uzanan kablo, düz kablo yolundan sapmaya yol açarak bitişikteki süspansiyon kelepçeleri üzerinde orta düzeyde bir yanal yük oluşturur. Aşağı bağlantı konumları 100 metrelik askı kelepçesi sınırına yaklaşan açıklıklarla çakışıyorsa, bitişikteki askı kelepçelerini bir sonraki yük sınıfına yükseltmeyi düşünün.

Terminaller ve alt konumlar arasına, açı ve açıklık uzunluğu gereksinimlerine göre her bir ara direğe askı kelepçelerini yerleştirin. Rotanın açısal değişikliklerini haritalandırın ve açıların 20-25 dereceye yaklaştığı konumları belirleyin; bu konumlar, süspansiyon kelepçesi açı sınırları dahilinde kalsalar bile zırh çubuğu takviyesi veya yükseltilmiş kelepçe kapasitesi gerektirebilir.

25 dereceyi aşan köşeler için, konumu etkili bir şekilde iki ayrı kablo hattı oluşturacak şekilde değerlendirin. Direğin ikili-terminal noktası görevi göreceği şekilde, hem gelen hem de giden kablo yönleri için gergi kelepçeleri takın. Bu, süspansiyon veya teğet kelepçelerin güvenilir bir şekilde çalışamayacakları açılarda hizmete alınmaya çalışılmasını önler.

Açıklıklarda Gerilim Dengeleme

Kurulum sırasındaki kablo gerginliği,{0}uzun vadeli performansı önemli ölçüde etkiler, ancak birçok kurulum ekibi, farklı açıklık uzunlukları ve geometriler için gerilimi optimize etmek yerine, tüm açıklıklarda tutarlı gerilim elde etmeye odaklanır.

Doğru gerilim dengelemesi, farklı açıklık uzunluklarının aynı gerilim altında farklı sarkma özellikleri geliştirdiğinin anlaşılmasını gerektirir. Eşit kurulum gerilimine sahip 60-metrelik bir açıklık ve 150 metrelik bir açıklık, çok farklı sarkma derinlikleri geliştirecektir; daha uzun açıklık, daha fazla sarkma derinliği sergiler ve kendi ağırlığı altında düzleşmeye çalışırken daha yüksek kablo gerilimi yaratır.

Daha uzun açıklıkları, kısa açıklıklara göre biraz daha düşük başlangıç ​​gerilimiyle monte edin. Bu, kablonun aşırı gerilim yaratmadan doğal katener eğrisine yerleşmesine olanak tanır. Terminal konumlarındaki ADSS kablo kelepçeleri, kama mekanizmaları aracılığıyla bu varyasyona uyum sağlarken, ara konumlardaki askı kelepçeleri, bitişik açıklıklar arasındaki gerilimi eşitlemek için küçük kablo hareketine izin verir.

Oldukça değişken açıklık uzunluklarına sahip rotalar için "yönetici yayılma" hesaplama yöntemini kullanın. Bu, gerçek açıklık dağılımına göre ağırlıklandırılan ortalama açıklık uzunluğunu belirler ve ardından kurulum gerilimini, en uzun bireysel açıklık yerine hakim açıklığa göre ayarlar. Sonuç olarak, kısa açıklıklarda aşırı-gerilmeyi önleyen ve uzun açıklıklarda aşırı sarkmayı önleyen optimize edilmiş gerilim elde edilir.

Teğet kelepçeler, kontrollü kayma yoluyla otomatik gerginlik dengeleme sağlar. Bitişik açıklıklarda gerilim dengesizliği oluştuğunda-buz birikmesi veya düzensiz rüzgar yüklemesi sırasında yaygın olarak görülür-teğet kelepçe, bağlantı noktasında tam dengesizliği kırma kuvveti olarak iletmek yerine yükü yeniden dağıtmak için sınırlı kablo hareketine izin verir.

Alt Bölümler için Kelepçe Aralığı

Dikey kablo hatları, ceketin rüzgarın- neden olduğu hareketten kaynaklanabilecek hasarları önlemek için kelepçe aralığının dikkatli olmasını gerektirir. 1,2 metreden daha az kelepçe aralığı, ceketin rüzgârdan zarar görmesine neden oluyor ve kullanım alanı verilerine göre beş yıl içinde potansiyel olarak sorun yaratıyor.

1,2-metrelik minimum aralık kuralı, paslanmaz çelik kayış kelepçeleri kullanan ahşap direklerdeki alt kısımlar için geçerlidir. Beton direkler, ADSS uygulamaları için özel olarak tasarlanmış plastik kama kelepçeleri kullanıldığında, kama tasarımının basıncı şerit kelepçelere göre daha kademeli olarak dağıtması nedeniyle, daha yakın aralıklara (0,8-1,0 metre) izin verir.

Kule kurulumları gibi 6 metreyi aşan iniş yolları için aralığı 1,5 metreye çıkarın. Uzatılmış dikey uzunluk, rüzgar- kaynaklı salınımı daha fazla etkiler ve daha geniş kelepçe aralığı, her kelepçe sınırında stresi yoğunlaştıran birden fazla sert bölüm oluşturmak yerine kablonun doğal olarak esnemesine olanak tanır.

Alt kablonun yatay açıklıkla buluştuğu geçiş noktasında, ilk aşağı kablo kelepçesini askı veya gergi kelepçesinin 0,5-0,6 metre altına monte edin. Bu boşluk, kablonun direk yapısına karşı yönlendirilmesini sağlarken, bükülme yarıçapındaki gerilim yoğunlaşmasını önler. Bazı kurulumcular ilk aşağı kılavuz kelepçeyi açıklık kelepçesinin hemen yanına yerleştirir, bu da 18-24 ay içinde ceketin çatlamasına neden olan keskin bir bükülme yaratır.

Donanım Uyumluluğu Doğrulaması

Benzer özellikleri paylaşsalar bile tüm kelepçe markaları birbirinin yerine kullanılamaz. Kavrama mekanizmaları, 4 ila 8 derece arasında değişen kama açıları ve kablo temas alanındaki farklı yüzey dokuları ile üreticiler arasında farklılık göstermektedir.

Tek bir projede karma{0}markalı donanım belirtmeden önce, şu kontrolleri kullanarak uyumluluğu doğrulayın:

Yük kapasitesi eşleştirme- Yalnızca nominal kapasiteyi değil, artan gerilimle kavrama kuvvetinin nasıl geliştiğini gösteren kavrama eğrisini de karşılaştırın. Bazı kelepçeler nominal yükün %60'ında tam kavrama sağlarken diğerleri kamanın tam olarak devreye girmesinden önce %80 yükleme gerektirir.

Kablo çapı aralığı- 10-14 mm kabloya uygun bir kelepçe, 12 mm kabloyu yeterince kavrayabilir, ancak bunun 11 mm veya 13 mm kabloyla kullanılması aşırı basınca veya yetersiz kavramaya neden olabilir. Optimum performans için kablo çapını kelepçenin belirtilen aralığının merkeziyle eşleştirin.

Çevre derecelendirmeleri- Sıcaklık aralığı, UV direnci ve korozyon direnci özelliklerinin proje gereksinimlerine uygun olduğunu doğrulayın. UV-stabilize edilmiş kelepçeleri stabil olmayan ünitelerle karıştırmak, bazı donanımların zamanından önce arızalanırken diğer donanımların hizmet vermeye devam ettiği bir güvenilirlik uyumsuzluğu yaratır.

Kurulum aracı gereksinimleri- Bazı cıvatalı kelepçeler, doğru kurulum için kalibre edilmiş tork anahtarları gerektirirken, diğerleri görsel göstergeler veya mekanik durdurucular kullanır. Bir projede tutarlı kelepçe türlerinin kullanılması kurulumu basitleştirir ve hatalı montaj riskini azaltır.

Birden fazla tedarikçiden kelepçe satın alırken, büyük-ölçekli dağıtıma başlamadan önce uyumluluk sertifikası isteyin veya gerçek kablo örnekleriyle fiziksel testler yapın. Uyumluluk testinin 200-300 ABD Doları tutarındaki maliyeti, kurulumdan sonra uyumsuz donanımın değiştirilmesinin 15.000-25.000 ABD Doları tutarındaki masrafını önler.

Sıkça Sorulan Sorular

Açıklık uzunluğum için yanlış kelepçe tipini kullanırsam ne olur?

Açıklık uzunluğunuz için-yetersiz derecelendirilmiş kelepçelerin kullanılması, genellikle 6-18 ay boyunca giderek artan kablo kaymasına veya kılıf hasarına neden olur. Kısa vadede kablo güvenli görünebilir, ancak mevsimsel sıcaklık değişimleri ve rüzgar yükü, kabloyu yavaş yavaş yetersiz kelepçelerle çalıştırır. Gerdirme kelepçelerindeki kama mekanizması veya süspansiyon kelepçelerindeki elastomerik parça, yeterli tutuşu sağlayamaz ve milimetrik-ölçekli harekete izin vererek gözle görülür sarkmaya veya tamamen kaymaya neden olur. Ceketin ezilmesi, montaj sırasında aşırı- derecelendirilmiş kelepçelerin aşırı sıkılması durumunda, dış kılıfı çatlatan ve dahili aramid mukavemet elemanlarını neme ve UV bozulmasına maruz bırakan basınç noktaları oluşturduğunda, tam tersi bir arıza modunu temsil eder.

Gergi ve süspansiyon kelepçelerini aynı aralıkta karıştırabilir miyim?

İki bitişik kutup arasındaki tek bir kablo açıklığında kelepçe türlerini asla karıştırmayın. Her bir açıklığın her iki uçta da tutarlı kelepçe türleri (her iki kutupta gerdirme kelepçeleri veya her iki kutupta da askı kelepçeleri) kullanması gerekir. Karıştırma, bir ucun kablo hareketini kısıtladığı, diğer ucunun ise buna izin verdiği, açıklığın orta noktasında bükülme gerilimine neden olan asimetrik mekanik davranış yaratır. Bunun istisnası, bir direğin kablo akışını sonlandırmak için bir gerdirme kelepçesi kullandığı, bitişik direğin ise güzergahı devam ettirmek için bir süspansiyon kelepçesi kullandığı güzergah uçlarındaki terminal açıklıklarıdır. Ancak bu, tek bir açıklıktaki karışık kelepçelerden ziyade iki farklı işlevsel bölümü temsil eder.

Kurulum konumumun özel çevre kelepçeleri gerektirip gerektirmediğini nasıl bilebilirim?

Üç çevresel faktörü değerlendirin: tuz veya endüstriyel kirleticilerden kaynaklanan korozyona maruz kalma, UV'ye maruz kalma yoğunluğu ve süresi ve aşırı sıcaklıklar. Tuzlu suya 5 km mesafedeki kıyı alanları, kimyasal emisyonların olduğu sanayi bölgeleri veya sürekli nemin %80'in üzerinde olduğu yerler, galvanizli çelik yerine 316 paslanmaz çelik gibi korozyona- dayanıklı malzemeler gerektirir. 1.500 metrenin üzerindeki yüksek-irtifadaki kurulumlar, çöl ortamları ve tüm yıl boyunca yoğun güneş alan tropikal-bölgeler, 10+ yıllık belgelenmiş açık hava maruz kalma derecelerine sahip UV-stabilize edilmiş polimer gövdelere ihtiyaç duyar. 80 derece farkını aşan sıcaklık aralıklarına (yazın yüksekten kışın düşük) maruz kalan yerler, kırılganlaşmadan veya yumuşamadan bu aralığın tamamında mekanik özellikleri koruyan malzemeler gerektirir.

Süspansiyondan gergi kelepçelerine geçişi gerektiren minimum açı değişikliği nedir?

Eşik, açıklık uzunluğuna ve kablo tipine bağlıdır, ancak genel yönergeler, 150 metrenin altındaki açıklıklarda 25 dereceye kadar kol açısına sahip, zırh çubuğu takviyeli süspansiyon kelepçelerini önermektedir. 25 derecenin ötesinde veya daha uzun açıklıklarda, birleşik dikey ve yanal kuvvetlere direnmek için gerdirme kelepçelerine geçin. Bununla birlikte, yatay açılarla birleştirilmiş dikey açılar daha ihtiyatlı bir değerlendirme gerektirir-20-derecelik bir yatay sapma, 15 derecelik dikey farkla birleştiğinde, her iki açı da ayrı ayrı 25 derecelik eşiğe ulaşmasa bile, süspansiyon kelepçesi kapasitesini aşabilecek üç boyutlu yükleme oluşturur. Saha koşulları belirsizlik yarattığında, dijital bir eğimölçer veya iletki kullanarak gerçek sonuç açısının ölçülmesi, kelepçe seçimi için kesin veriler sağlar.

Kurulum Ortamı ve Uzun-Dönem Performansı

Kelepçe seçimi ile kablo ömrü arasındaki ilişki, başlangıçtaki mekanik kapasitenin ötesine geçerek yıllar içinde gelişen kademeli bozulma mekanizmalarını da kapsar.

UV Bozulması Zaman Çizelgesi

ADSS kablo kılıfları, karbon siyahı UV inhibitörleri içeren siyah polietilen bileşikleri kullanır ve uygun şekilde desteklendiğinde 25+ yıl dış mekan ömrü sağlar. Bununla birlikte, kelepçenin- neden olduğu gerilim konsantrasyonu, orta açıklıklı kablo bölümleriyle karşılaştırıldığında bağlantı noktalarındaki UV bozulmasını 3-5 kat hızlandırır.

Bozunma tanımlanabilir aşamalardan geçerek ilerler. 1-5. Yıllar, doğru seçilmiş kelepçelerde gözle görülür hiçbir değişiklik göstermemektedir. 5-10. Sınıflarda, siyah ceket yüzeylerinde beyaz toz olarak görülebilen, yüksek-gerilmeli kelepçe konumlarında yüzey tebeşirlenmesi başlar. Bu, kılıf kalınlığının 0,1-0,2 mm'lik dış kısmında UV kaynaklı polimer zincirinin kesildiğini gösterir. Kelepçenin aşırı kavrama basıncı oluşturması veya yetersiz zırh çubuğu korumasının yoğun bükülme gerilimine izin vermesi durumunda 10-15. Yıllarda yüzey çatlaması gelişir. 15-20. Yıllar, belirtilenden daha az kelepçe konumlarında ceket yarılması sergileyebilirken, zırh çubuğu korumalı, uygun şekilde belirlenmiş kelepçeler, 20 yıldan sonra yapısal bütünlüğü korur.

Bunun pratik anlamı: kelepçe seçimi yalnızca anında mekanik performansı etkilemez, aynı zamanda kablonun tasarım ömrünü doldurup doldurmadığını veya ömrünün ortasında değiştirilmesi gerekip gerekmediğini de belirler. Hesaplanan yüklerin %50 üzerinde kelepçelerin seçilmesi ve tüm askı noktalarında zırh çubuklarının kullanılması, minimum düzeyde belirtilen donanıma kıyasla kullanım ömrünü %40-%60 uzatır.

Termal Döngü Etkileri

Günlük ve mevsimsel sıcaklık değişimleri, kelepçelerin bağlanmadan veya sürtünme hasarı yaratmadan uyum sağlaması gereken kablo uzunluğu değişikliklerine neden olur. 200 metrelik bir açıklık, hem ortam sıcaklığı hem de güneş enerjisiyle ısıtma dikkate alındığında, -20 derecelik kış geceleri ile +60 derecelik yaz öğleden sonraları arasında yaklaşık 100 mm'lik bir uzunluk değişimi yaşar.

Gergi kelepçeleri, kablonun azalan gerilim yönünde hareket etmesine izin verirken artan gerilim altında hareketi önleyen kama mekanizması aracılığıyla bunu karşılar. Sabah ısıtması sırasında kablo genişler ve gergi kelepçesinden geçmeye çalışır; kama açısı bu dışa doğru harekete minimum sürtünmeyle izin verir. Akşam soğuması sırasında kablo büzülür ve kaymadan güvenli bir şekilde kilitlenen kamaya doğru çekilir.

Süspansiyon kelepçeleri termal hareketi farklı şekilde ele alır. Elastomerik parça, kablonun genleşmesi sırasında hafifçe sıkışır ve büzülme sırasında geri döner ve katı bir kısıtlama oluşturmadan hareketi emen esnek bir yastık görevi görür. Ancak bu mekanizma zamanla bozulur-elastomer yılda binlerce sıkıştırma-serbest bırakma döngüsüne maruz kalır ve giderek esnekliğini kaybeder. 10-15 yıl sonra elastomer daha az esnek hale gelir, termal hareket sırasında sürtünme artar ve ceketin aşınması hızlanır.

Bu bozulma modeli, süspansiyon kelepçe konumlarının neden 12-18 yıllık servis aralıklarında artan arıza oranları gösterdiğini açıklamaktadır. Elastomerik parçaların 10 yıllık bakım döngülerinde proaktif olarak değiştirilmesi, kelepçe ömrünü 20 yılın üzerine çıkarırken, kablonun zamanından önce değiştirilmesini önleyen kablo korumasını da korur.

Titreşim- Kaynaklı Yorgunluk

Rüzgar, havai kablolarda iki farklı titreşim modu oluşturur: sabit rüzgarlardan 5-40 Hz'de rüzgar titreşimi ve türbülanslı yan rüzgarlardan 0,1-3 Hz'de dörtnala gitme. Her iki mod da bükülme gerilimini, kablonun serbest hareket eden orta açıklıktan kısıtlı bağlantıya geçtiği kelepçe konumlarında yoğunlaştırır.

Rüzgar titreşimi, 1/4 ve 3/4 açıklık konumlarında meydana gelen tepe genlikleri ile 80 metreyi aşan açıklıkları etkiler. Bu konumların yakınındaki askı kelepçeleri, kablo küçük-genlikli, yüksek-frekanslı titreşimlerle salınırken döngüsel bükülmeye maruz kalır. Zırh çubuğu koruması olmadan bu döngüsel bükülme, ceket malzemesini yorar ve 2-5 yıl boyunca içeriye doğru yayılan çatlaklar oluşturur.

Buz birikmesi veya şiddetli rüzgarlar sırasında 150 metreyi aşan açıklıklarda dört nala koşma meydana gelir ve düşük frekanslarda büyük- genlikte dikey ve yatay hareket oluşur. Terminal konumlarındaki gergi kelepçeleri bu harekete karşı koyar ancak dinamik yükler şiddetli dört nala koşma olayları sırasında statik kablo geriliminin %150-200'üne ulaşabilir. Yalnızca statik yükler için derecelendirilen kelepçeler, dört nala giden kuvvetler sırasında geçici kayma yaşayabilir ve bu da kılıfa zarar verecek şekilde kablo hareketine izin verebilir.

Titreşimden korunma stratejisi üç öğeyi içerir: Statik hesaplamaların %150-200'ü kadar dinamik yüklere göre sınıflandırılmış kelepçelerin seçilmesi, 100 metreyi aşan açıklıklarda tüm süspansiyon kelepçelerine zırh çubukları takılması ve yüksek-rüzgar bölgelerinde 150 metreyi aşan açıklıklara spiral titreşim sönümleyiciler eklenmesi. Bu kombinasyon, koruma önlemleri olmayan temel kelepçe kurulumlarına kıyasla titreşimden kaynaklanan arızaları %85-90 oranında azaltır.

Maliyet Optimizasyon Stratejileri

Başlangıç ​​donanım maliyetlerini uzun vadeli güvenilirlik ve bakım giderleriyle-dengelemek, yalnızca en ucuz kelepçeleri seçmek yerine sistematik analiz gerektirir.

Toplam Sahip Olma Maliyeti Hesaplaması

ADSS kelepçe seçimi için uygun bir TCO analizi şunları içerir:

İlk donanım maliyeti- Kelepçelerin, zırh çubuklarının, direk braketlerinin ve kurulum donanımının satın alma fiyatı. Standart süspansiyon kelepçeleri 15-25 ABD Doları, gergi kelepçeleri 30-45 ABD Doları ve alt kelepçeler 8-15 ABD Doları olup, yük oranı ve malzemelere bağlı olarak değişiklik gösterir.

Kurulum işçiliği- Süspansiyon kelepçeleri deneyimli ekipler için konum başına 8-12 dakika gerektirir, gergi kelepçeleri kama ayarlama gereklilikleri nedeniyle 15-20 dakika ve aşağı kılavuz kelepçelerin her biri 5-8 dakika gerektirir. Kovalı kamyonlara sahip iki kişilik ekipler için saat başına 80-120 ABD Doları tutarındaki kurulum işçiliği, genellikle donanım maliyetini 2-3 kat aşıyor.

Bakım müdahaleleri- Düzgün seçilmiş kelepçeler, her 3-5 yılda bir görsel incelemenin ötesinde minimum düzeyde bakım gerektirir. Belirtilen kelepçelerin- altında 2-3 yıl sonra konum başına 150-250 ABD Doları karşılığında yeniden gerdirilmesi veya kablonun yeniden konumlandırılması dahil olmak üzere konum başına 400-600 ABD Doları karşılığında 5-8 yıl sonra tamamen değiştirilmesi gerekebilir.

Başarısızlık maliyetleri- Acil onarım gerektiren komple kelepçe arızasının maliyeti, ekip sevkıyatı, kamyonetin mobilizasyonu, yedek donanım ve kablo restorasyonu dahil olmak üzere konum başına 800-1.200 ABD dolarıdır. Telekomünikasyon taşıyıcılarına yönelik hizmet kesintisi cezaları, kritik rotalardaki kesinti süresi başına saat başına 2.000-5.000 ABD doları ekleyebilir.

Beklenen servis ömrü- Düzgün şekilde belirlenmiş kelepçeler 20-25 yıl hizmet ömrüne ulaşırken kenardaki kelepçelerin 8-12 yıl sonra değiştirilmesi gerekebilir. Değiştirme döngüsü yaşam döngüsü maliyetlerini önemli ölçüde etkiler.

Bir örnek olay: İki kelepçe spesifikasyonunu karşılaştıran 100 kutuplu, 8 kilometrelik kırsal ADSS rotası:

Senaryo A: Minimum-maliyet kıskaçları

Donanım: 2.200 ABD doları (ekonomik süspansiyon kelepçeleri, zırh çubukları yok)

Kurulum: 6.400 $ (standart işçilik)

Bakım müdahaleleri (3, 7, 11. yıllar): 7.500 $

Değiştirme döngüsü (12. yıl): 28.000 ABD Doları

20 yıllık toplam sahip olma maliyeti: 44.100 $

Senaryo B: Doğru şekilde-değerlendirilen kelepçeler

Donanım: 3.800 ABD doları (nominal süspansiyon kelepçeleri, zırh çubukları)

Kurulum: 7.200 $ (zırh çubukları için biraz zaman artışı)

Bakım müdahaleleri (yalnızca 10. yıl): 2.500 $

Değiştirme döngüsü: 20 yıl içinde yok

20 yıllık toplam sahip olma maliyeti: 13.500 $

Doğru{0}}derecelendirilen donanımın maliyeti başlangıçta %70 daha yüksektir, ancak bakım müdahaleleri ve değiştirme döngülerinin ortadan kaldırılması sayesinde toplam yaşam döngüsü maliyeti %69 daha düşük olur.

Toplu Satın Almada Dikkat Edilmesi Gerekenler

Birden fazla aşamayı veya rotayı kapsayan büyük{0}ölçekli ADSS dağıtımları, birleştirilmiş donanım satın alma yoluyla maliyet düşürme fırsatları sunar, ancak hacim indirimlerinin envanter taşıma maliyetleri ve teknoloji gelişimiyle dengelenmesini gerektirir.

Kelepçe üreticileri genellikle 500 birimi aşan siparişler için %10-15, 2.000 birimi aşan siparişler için %18-22 ve 5.000 birimi aşan siparişler için %25-30 indirim sunar. Bununla birlikte, bu hacimler çoğu hizmet kuruluşu için 1-3 yıllık bir dağıtımı temsil etmekte olup, envanter depolama gereksinimleri ve sermaye bağlaması yaratmaktadır.

Çok-yıllı projeler için, her dağıtım aşaması için tam zamanında teslimatı sürdürürken hacim indirimlerini belirten çerçeve anlaşmaları üzerinde pazarlık yapın. Bu, 18-24 aylık envanter taşımaya gerek kalmadan toplu fiyatlandırma avantajlarını yakalar. Sözleşme süresi boyunca iyileştirilmiş kelepçe tasarımları kullanılabilir hale gelirse, spesifikasyon ayarlamalarına izin veren maddeler ekleyin; daha sonraki proje aşamalarında kalitesiz donanımın konuşlandırılmasına neden olan hacim indirimi riskleri için güncelliğini kaybetmiş spesifikasyonlara kilitlenme.

Farklı kablo uygulamaları genelinde hacmi toplamak için birden fazla proje türünde (ADSS, geleneksel fiber, kablolu TV) tek bir kelepçe üreticisini standartlaştırmayı düşünün. Kategoriler arası satın alma, tek başına ADSS kelepçeleriyle ulaşılamayan toplu indirim eşiklerine ulaşabilir ve toplam donanım tedarikinde %12-18 potansiyel tasarruf sağlayabilir.

Onarım Parçası Envanter Stratejisi

ADSS kelepçeleri için onarım envanterinin tutulması, yavaş hareket eden parçaların sermaye maliyetlerine karşı kullanılabilirlik gereksinimlerinin dengelenmesini gerektirir-. 500 kutuplu bir ağda yılda 2-4 kelepçe arızası yaşanabilir; bu durum, hemen değiştirilmesini gerektirir ancak 50 birimlik yedek envanteri haklı çıkarmaz.

Katmanlardaki yapı onarım envanteri:

1. Kademe: Anında kullanılabilirlik(-kamyon envanterinde)

En yaygın derecelendirmede 4-6 askı kelepçesi

En yaygın derecelendirmede 2-3 gergi kelepçesi

6-8 indirme kelepçesi

Standart zırh çubuğu setleri

2. Katman: Aynı-günde kullanılabilirlik(depo envanteri)

Kullanılan tüm derecelendirmelerde 10-15 süspansiyon kelepçesi

Tüm derecelendirmelerde 5-8 gergi kelepçesi

15-20 indirme kelepçesi

Çeşitli kablo boyutları için genişletilmiş zırh çubuğu setleri

3. Katman: Sonraki-gün kullanılabilirliği(distribütör stoğu)

Benzersiz uygulamalar için özel kelepçeler

Kıyı konumları için-denizcilik sınıfı donanım

Ağır-işe uygun, uzun-açıklıklı kelepçeler

Bu kademeli yaklaşım, envantere bağlı sermayeyi tipik bölgesel ağlar için 3.000-5.000 ABD Doları'na, kapsamlı tek katmanlı envanter için ise 15.000-20.000 ABD Doları'na sınırlandırırken onarım yanıt verme hızını korur.

Çoklu-bölgeli operatörler için, karşılıklı yardım anlaşmalarıyla bölgesel envanter havuzunu kullanmayı düşünün. Her biri 4.000 ABD Doları tutarında katman-2 envanteri stoklayan üç bölge, 24 saat içinde bölgeler arası gönderim yoluyla etkili 12.000 ABD Doları tutarında birleştirilmiş stok durumu oluştururken, her bölge eşdeğer stok durumunu elde etmek için bağımsız olarak 8.000-10.000 ABD Doları stokluyor.

Kalite Güvencesi ve Test

Tam-ölçekli dağıtımdan önce kelepçe performansının doğrulanması, maliyetli saha arızalarını önler ve belirtilen donanımın gerçek operasyonel gereksinimleri karşılamasını sağlar.

-Kurulum Öncesi Örnek Test

Büyük kelepçe siparişlerini kabul etmeden önce, dağıtımdan gelen gerçek kabloyu kullanarak örnek birimler üzerinde fiziksel testler gerçekleştirin. Temel testler, standart kurulum araçları ve yük test cihazlarının ötesinde özel bir ekipman gerektirmez.

Kavrama gücü doğrulaması- Kelepçeyi bir kablo bölümüne monte edin ve kalibre edilmiş bir çekme cihazı veya araca- monteli vinç kullanarak gerilimi kademeli olarak artırın. Kelepçe, nominal kapasitenin %150'sine kadar kaymadan kavramayı korumalıdır. Nominal kapasitenin altında kayma meydana gelirse, partiyi reddedin ve üreticinin kalite kontrol sorunlarını araştırın.

Ceket hasar değerlendirmesi- Kavrama testinden sonra kelepçeyi çıkarın ve kablo kılıfını ezilme, çatlama veya deformasyon açısından inceleyin. Kabul edilebilir kelepçeler yalnızca dış ceket katmanına nüfuz etmeyen hafif sıkıştırma izleri bırakır. Derin izler, kılıf yarılması veya gözle görülür iplik açığa çıkması, kurulum prosedüründe ayarlama veya kelepçenin yeniden tasarlanmasını gerektiren aşırı kavrama basıncını gösterir.

Termal bisiklet simülasyonu- Kabloya bir kelepçe takın, onu nominal kapasitenin %70'ine yükleyin ve kabloyu 48 saat boyunca -20 dereceden +60 dereceye kadar sıcaklık aralığında döndürün. Herhangi bir kayma, bağlanma veya elastomer bozulması olup olmadığını izleyin. Bu hızlandırılmış test yaklaşık 6-12 aylık saha hizmetini simüle eder.

Korozyona maruz kalma- Denizcilik-ortam donanımı için numuneleri 240 saat boyunca ASTM B117 tuz püskürtme testine maruz bırakın (yaklaşık 2-3 yıllık kıyı maruziyetine eşdeğer). Pas oluşumu, çukurlaşma veya bağlantı elemanı tutukluğu olup olmadığını inceleyin. Kabul edilebilir denizcilik sınıfı kelepçeler, hafif yüzey rengi değişikliğinin ötesinde korozyon göstermez.

Kurulum Kalitesi İzleme

Birden fazla ekip ve proje aşaması boyunca tutarlı kurulum kalitesi, yalnızca son denetime güvenmek yerine sistematik izleme gerektirir.

Her kelepçe türü için kurulum kontrol listelerini uygulayın:

Süspansiyon kelepçesi kontrol listesi:

Kablo kelepçe gövdesinde düzgün şekilde ortalanmış

Elastomerik parça hasarsız ve doğru konumlandırılmış

Zırh çubukları doğru örtüşmeyle takılmıştır (gerekiyorsa)

Spesifikasyona göre torklanmış direk braketi

Kelepçe kenarlarında görünür kablo kılıfı hasarı yok

Kelepçe gövdesi kablo yoluna dik olarak hizalanmıştır

Gergi kelepçesi kontrol listesi:

Takoz kelepçe yuvasına tam olarak oturmuş

Kablo yerleştirme derinliği spesifikasyon işaretlerini karşılıyor

Işık çekme testi ile kama bağlantısı doğrulandı

Yük altında dönmeyi önleyecek şekilde yönlendirilmiş direk braketi

Kablo kılıfında çizilme veya ezilme görülmez

Kutup yüzeyine veya donanımına uygun açıklık

Alt kelepçe kontrol listesi:

Kelepçeler arasındaki aralık 1,0-1,5 metre spesifikasyon dahilinde

Kablo boşluksuz olarak kutup yüzeyine konumlandırıldı

Kayış gerginliği, hareketi önleyecek ancak ezilmeyecek kadar yeterli

İlk kelepçe açıklık kelepçesinin 0,5-0,6 metre altına yerleştirildi

Gevşemeyi önlemek için tüm bağlantı elemanları torklanmıştır

Kalite kayıtları için her 10 kurulumda bir fotoğraf çekin. Ek eğitime ihtiyaç duyan ekipleri veya kişileri belirlemek için görüntüleri haftalık olarak inceleyin ve tutarlı uygulamaları doğrulamak için proje aşamaları boyunca kalite eğilimlerini takip edin.

Sonradan-Kurulum Doğrulaması

ADSS rota bölümünü tamamladıktan sonra proje aşamasını kapatmadan önce sistematik doğrulama yapın.

Görsel inceleme- Her bir kelepçe konumunu uygun donanım türü, görünür hasar, doğru yönlendirme ve kutuplar arasında uygun kablo sarkması açısından inceleyerek rotayı yürüyün veya arabayla gidin. Nihai kabulden önce düzeltme için tüm tutarsızlıkları belgeleyin.

Sarkma ölçümü- Temsili açıklıklarda gerçek kablo sarkmasını ölçün ve tasarım hesaplamalarıyla karşılaştırın. Aşırı sarkma, yetersiz kurulum gerilimine veya düşük- kelepçelere işaret eder; yetersiz sarkma, ceketin erken yorulmasına neden olabilecek aşırı-gerilmeyi gösterir.

Sinyal testi- Temel kayıp ve yansıma özelliklerini belirlemek için rotanın her iki ucundan OTDR testi gerçekleştirin. Belirli kelepçe konumlarındaki olağandışı kayıp ani artışları veya yansımalar, ayarlama gerektiren aşırı kelepçe basıncından kaynaklanan mikro bükülmeyi gösterebilir.

Termal tepki doğrulaması- Mümkünse, sabah serin sıcaklıklarında ve öğleden sonra ısınan koşullarda kablo konumunu birkaç temsili aralıkta ölçün. Kablo, termal genleşmeden beklenen 80-120 mm uzunluk değişimini sergileyerek kelepçe konumlarında takılmadan serbestçe hareket etmelidir.

Temel koşulları iyice belgeleyin. Bu ölçümler, yıkıcı bir arıza meydana gelmeden önce kademeli bozulmanın belirlenmesi amacıyla gelecekteki bakım denetimleri için referans noktaları sağlar.

Çözüm

Açıklık uzunluğunun, yön açılarının, çevresel koşulların ve kurulum konumlarının belirli mekanik ve termal talepler oluşturmak için nasıl etkileşimde bulunduğunu anladığınızda kelepçe seçimi bir satın alma kararından tasarım disiplinine dönüşür. 50-150 kelimelik yanıt-terminaller ve keskin köşeler için gergi kelepçeleri, ara düz konumlar için askı kelepçeleri, dikey bölümler için aşağı yönlü kelepçeler-temel çerçeveyi yakalar ancak yeterli kurulumları optimize edilmiş ağlardan ayıran incelikli karar verme sürecini gözden kaçırır.

Yeterli ve mükemmel ADSS kelepçe uygulaması arasındaki fark genellikle üç uygulamaya indirgenir: evrensel boyutlandırma uygulamak yerine yüklerin her bir açıklık için ayrı ayrı hesaplanması, standart spesifikasyonlara varsayılan olarak uymak yerine kelepçe malzemelerinin yerel çevre koşullarına uygun hale getirilmesi ve kurulum süresi artmasına rağmen zırh çubukları gibi koruyucu elemanlara yatırım yapılması. Bu uygulamalar, başlangıç ​​donanım maliyetlerine %12-18 oranında katkı sağlarken, arızaların önlenmesi ve hizmet ömrünün uzatılması sayesinde yaşam döngüsü bakım masraflarını da %60-70 oranında azaltır.

Saha verileri, doğru şekilde belirlenmiş ADSS kablo kelepçelerinin minimum müdahaleyle 20-25 yıllık hizmet sağladığını, yetersiz belirtilen kelepçelerin ise 3-5 yıldan itibaren müdahale gerektirdiğini ve 10-12 yılda tamamen değiştirilmeyi gerektirdiğini sürekli olarak göstermektedir. Doğru başlangıç ​​spesifikasyonuna yönelik ekonomik durumun, küçük kırsal yollardan binlerce kutbu kapsayan bölgesel ağlara kadar proje ölçekleri genelinde çok büyük olduğu kanıtlanmıştır.

Temel Çıkarımlar

Kelepçe türlerini işleve göre eşleştirin: terminaller ve 60 dereceyi aşan açılar için gergi kelepçeleri, 25 derecenin altındaki düz ara konumlar için süspansiyon kelepçeleri, 1.2+ metre aralıkla dikey yönlendirme için aşağı kılavuz kelepçeleri

Tüm güzergah boyunca evrensel boyutlandırma uygulamak yerine uzunluk, açı ve çevresel faktörlere dayalı olarak her açıklık için mekanik yükleri ayrı ayrı hesaplayın

Zırh çubukları, dağıtılmış gerilim ve titreşim koruması sayesinde 100 metreyi aşan açıklıklarda süspansiyon kelepçesinin hizmet ömrünü %40-60 oranında uzatır

Deniz ortamları, standart malzemeler için 3-5 yıllık kıyı ömrüne karşılık 20 yıllık hizmet elde etmek için 316 paslanmaz çelik donanım ve UV-stabilize polimerler gerektirir

Toplam sahip olma maliyeti analizi, minimum-maliyet alternatifleri yerine sürekli olarak doğru-derecelendirilmiş kelepçeleri tercih eder; ortadan kaldırılan bakım müdahaleleri ve gecikmiş değiştirme döngüleri sayesinde yaşam döngüsünde %50-70 tasarruf sağlar
