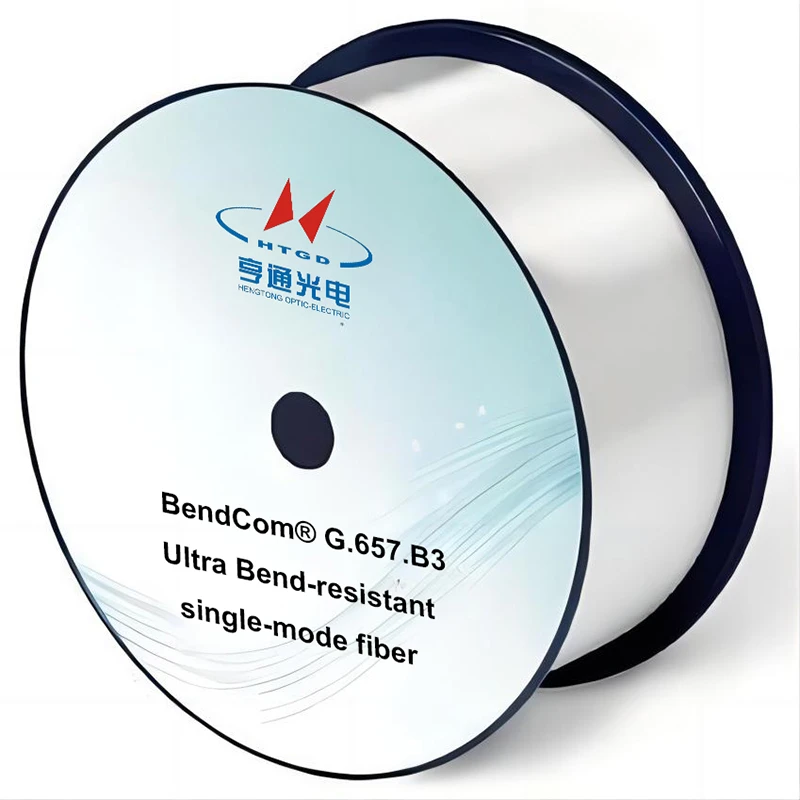

BendCom® Ultra Bükülmeye dayanıklı tek modlu fiber G.657.B3
Ürün performansı
5mm kadar düşük bir bükülme yarıçapı ile optimize edilmiş bükülme kayıpları.
MFD ve dispersiyon parametrelerini optimize edin
Uygulama Senaryoları
Eve kadar fiber (FTTH).
Görünmez fiber optik kablo ve diğer ev uygulama senaryoları.
Bükülme yarıçapı için özel gereksinimler olduğunda.
Ürün özellikleri
|
Özellikler |
Koşullar |
Birimler |
Belirtilen değerler |
|
Optik Özellikler |
|||
|
Zayıflama |
1310deniz mili |
dB/km |
0.350'den küçük veya eşit |
|
1383 deniz mili |
dB/km |
0.350'den küçük veya eşit |
|
|
1550nm |
dB/km |
0.210'dan küçük veya eşit |
|
|
1625deniz mili |
dB/km |
0.230'dan küçük veya eşit |
|
|
Göreceli dalga boyu zayıflama değişiklikleri |
1310nm'ye Karşı 1285-1330mn |
dB/km |
0.03'ten küçük veya eşit |
|
1550nm'ye Karşı 1525-1575mn |
dB/km |
0.02'den küçük veya eşit |
|
|
Sıfır Dağılım Dalga Boyu (λ)0) |
- |
Nm |
1300-1324 |
|
Sıfır Dağılım Eğimi |
- |
ps/nm2·km |
0.092'den küçük veya eşit |
|
PMD (Başbakan) |
- |
ps/√km |
0.2'den küçük veya eşit |
|
Kablo Kesme Dalga Boyu (λ)cc) |
- |
Nm |
1260'dan küçük veya eşit |
|
Mod Alan Çapı (MFD) |
1310deniz mili |
μm |
8.6±0.4 |
|
1550 milyon |
μm |
9.6±0.5 |
|
|
Zayıflama Kesintisi |
1310deniz mili |
Db |
0.03'ten küçük veya eşit |
|
1550mn |
Db |
0.05'ten küçük veya eşit |
|
|
İki yönlü uç farkının zayıflaması |
1310deniz mili |
dB/km |
0.05'ten küçük veya eşit |
|
1550 milyon |
dB/km |
0.05'ten küçük veya eşit |
|
|
Geometrik Özellikler |
|||
|
Kaplama Çapı |
μm |
125±0.7 |
|
|
Kaplama Dairesel Olmayan Yapı |
% |
0.7'den küçük veya eşit |
|
|
Çekirdek-Kaplama Eşmerkezlilik Hatası |
μm |
0.5'ten küçük veya eşit |
|
|
Kaplama Çapı |
μm |
245±10 |
|
|
Kaplama-Kaplama Eşmerkezlilik Hatası |
μm |
12,5'ten küçük veya eşit |
|
|
Kıvrılma (Yarıçap) |
m |
4'ten büyük veya eşit |
|
|
Çevresel Özellikler 1550nm ve 1625nm |
|||
|
Sıcaklık Bağımlılığından Kaynaklanan Zayıflama |
-60 dereceden +85 dereceye |
dB/km |
0.05'ten küçük veya eşit |
|
Nemli Isı Bağımlılığının Neden Olduğu Zayıflama |
85 derece ve %85 RH, 30 gün boyunca |
dB/km |
0.05'ten küçük veya eşit |
|
Suya Batırma Bağımlılığı Kaynaklı Zayıflama |
23 derece, 30 gün boyunca |
dB/km |
0.05'ten küçük veya eşit |
|
Kuru Isı Kaynaklı Zayıflama |
85 derece, 30 gün boyunca |
dB/km |
0.05'ten küçük veya eşit |
|
Mekanik özellikler |
|||
|
Gerilim taraması |
- |
Not ortalaması |
0.69 |
|
- |
KPSI |
100 |
|
|
Kaplama Şerit Kuvveti |
zirve kuvvet |
N |
1.3-8.9 |
|
tipik ortalama kuvvet |
N |
1.0-5.0 |
|
|
Gerilme direnci |
Weber Olasılığı %50 |
Not ortalaması |
4'ten büyük veya eşit.00 |
|
Weber Olasılığı %15 |
Not ortalaması |
3.20'den büyük veya eşit |
|
|
Dinamik Yorgunluk Parametresi(n)d) |
- |
- |
20'den büyük veya eşit |
|
Makro-bükülme kaynaklı zayıflama |
|||
|
Ø20mm×1 |
1550deniz mili |
Db |
0.03'ten küçük veya eşit |
|
1625deniz mili |
Db |
0.1'den küçük veya eşit |
|
|
Ø15mm×1 |
1550deniz mili |
Db |
0.08'den küçük veya eşit |
|
1625deniz mili |
Db |
0.25'ten küçük veya eşit |
|
|
Ø10mm×1 |
1550deniz mili |
Db |
0.15'ten küçük veya eşit |
|
1625deniz mili |
Db |
0.45'ten küçük veya eşit |
|
